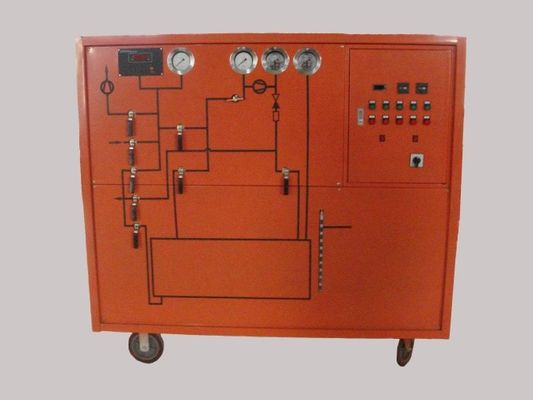

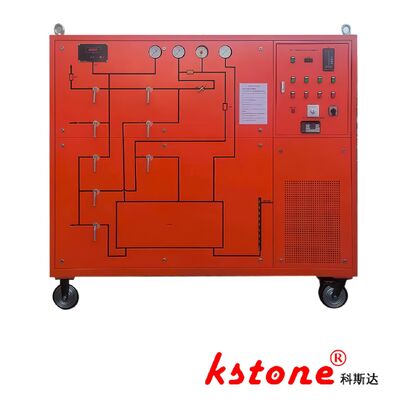

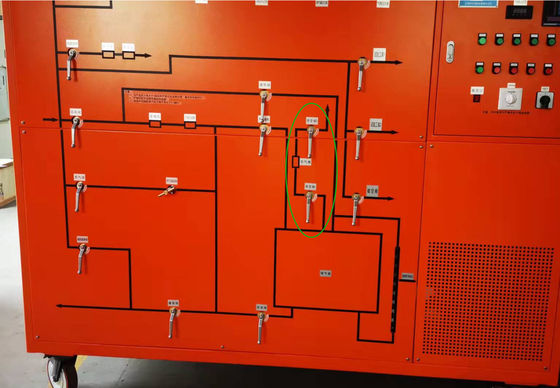

Manuelle Bedienung SF6 Rückgewinnungsvorrichtung 36m3/h Kompressor [KSLH-36Y/54/100]

Manuelle Bedienung, grundlegende SF6-Wiederherstellungsvorrichtung, Betriebsspannung dreiphasig 380V 50Hz

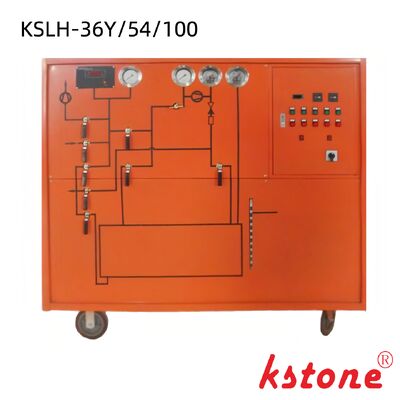

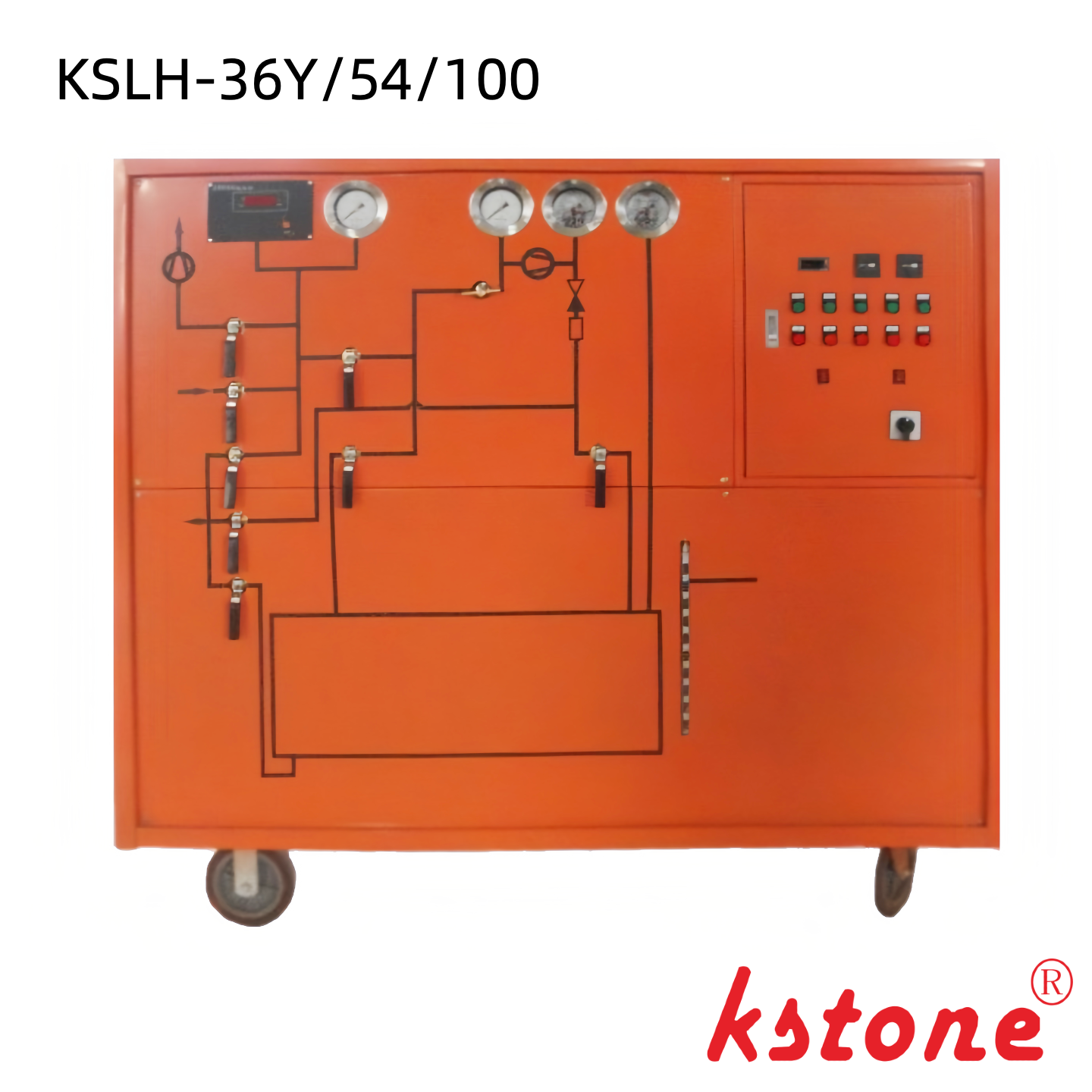

KSLH-36Y/54/100

Hauptparameter der technischen Leistung
1. Leistungsparameter der Vorrichtung
Typ: Gefrierverflüssigt, luftgekühlt, handgetrieben
Arbeitsumgebungstemperatur -10 °C bis 40 °C
Anfangsdruck (MPa) 0.8
Rückgewinnungsenddruck (MPa) ≤ 0.053
Zeit für 1 m3 Volumen (h/m3) * ≤ 0.5
Anfangsdruck (Pa) ≤ 133
Aufblasendruck (MPa) 07
Zeit für 1 m3 Volumen (h/m3) ≤ 0.2
Das Staubsaugen von 0,1 MPa auf 133 Pa benötigt Zeit (h/m3) * * ≤ 1.0
Endvakuum (Pa) ≤ 10
Vakuum bei 133 Pa 24 Stunden lang bei einem Anstiegswert (Pa) ≤ 400
jährliche Leckrate ≤ 1%
SF6-Feuchtigkeitsgehalt nach dem Recycling (PPM/V) * * * ≤ 60
Gasreinheit und Ölgehalt (PPM/G) ≤ 10
Aufbewahrungsmethode: Flüssig
Lagerdruck (MPa) 8
Kapazität (L) 100
Gasspeicherkapazität (kg) 100
Verfahren zur Regeneration des Trocknungsfilters: Regeneration durch Vakuumheizungsaktivierung
Stromversorgung dreiphasiges Vierdrahtsystem 3 Φ 380V 50Hz
Gesamtleistung (kW) ≤ 10
Geräusche dB (A) ≤ 75

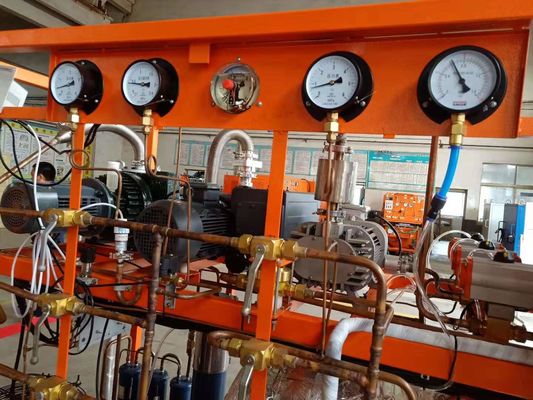

2. Leistungsparameter der wichtigsten Komponenten
Halbgeschlossene Form
Theoretische Verdrängung m3/h
Maximaler Abgasdruck MPa 3.5
Zulässiger Abgasdruck MPa 3.0
SF6-Kompressor
Mindestzulässiger Saugdruck KPa 53
Höchstzulässiger Saugdruck MPa 1.0
Maximale Abgastemperatur 130 °C
Leistung kW 2.2
Stromversorgung 3 Φ 380V 50Hz
Extraktionsrate L/s 15
Vakuumpumpe Endvakuum Pa ≤ 15
Schmieröl HD25 Kühlöl
Leistung kW 2.2
Stromversorgung 3 Φ 380V 50Hz
Container der Kategorie 2
Konstruktionsdruck MPa 8
Konstruktionstemperatur des Behälters 45 °C
Aufbewahrungskapazität L 100
Lagerkapazität im Lagerbehälter kg 100

Transportparameter

Holzkästchen für die Fumigation
Abmessungen: 1600 * 1000 * 1200
Bruttogewicht: 650 kg
