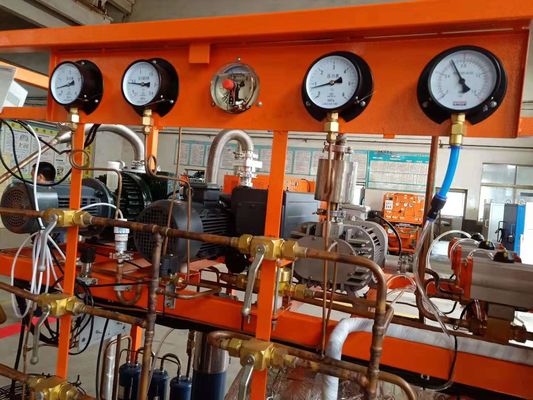

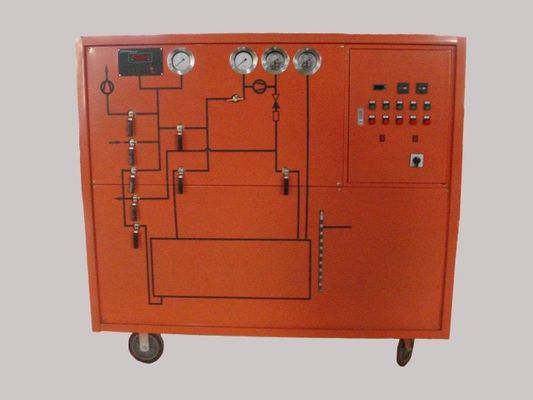

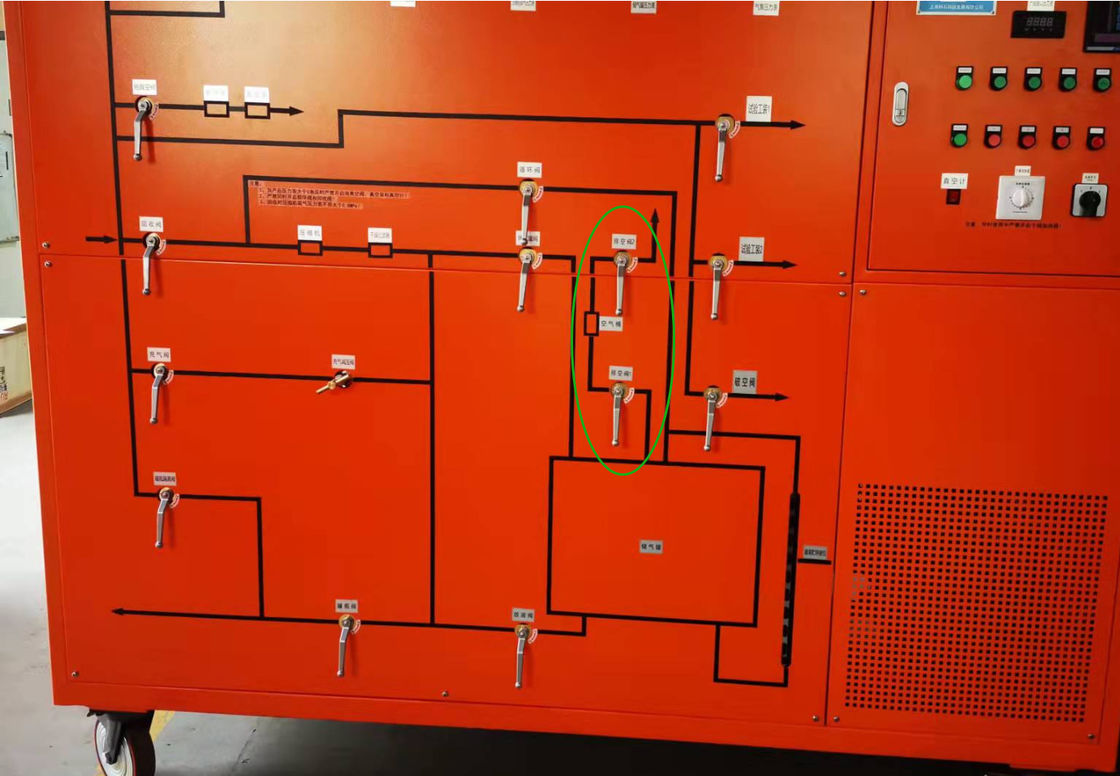

Manuelle Bedienung Grundlegendes SF6-Rückgewinnungsgerät 36 m3/h Kompressor [KSLH-36Y54100]

Manuelle Bedienung, grundlegendes SF6-Rückgewinnungsgerät, Betriebsspannung dreiphasig 380V 50Hz

KSLH-36Y54100

Wichtigste technische Leistungsparameter
1. Leistungsparameter des Geräts
Typ: Gefrierverflüssigung, luftgekühlt, handgeschoben mobil
Arbeitsumgebungstemperatur -10 ℃~40 ℃
Anfangsdruck (MPa) 0,8
Rückgewinnungs-Enddruck (MPa) ≤ 0,053
Zeitbedarf für 1 m3 Volumen (h/m3) * ≤ 0,5
Anfangsdruck (Pa) ≤ 133
Aufblas-Enddruck (MPa) 0,7
Zeitbedarf für 1 m3 Volumen (h/m3) ≤ 0,2
Vakuumierung von 0,1 MPa auf 133 Pa benötigt Zeit (h/m3) * * ≤ 1,0
Ultimatives Vakuum (Pa) ≤ 10
Vakuum gehalten bei 133 Pa für 24 Stunden mit einem Anstiegswert (Pa) ≤ 400
Jährliche Leckrate ≤ 1%
SF6-Feuchtigkeitsgehalt nach dem Recycling (PPM/V) * * * ≤ 60
Gasreinheit und Ölgehalt (PPM/G) ≤ 10
Lagermethode: Flüssig
Lagerdruck (MPa) 8
Kapazität (L) 100
Gaslagerkapazität (kg) 100
Trocknungsfilter-Regenerationsmethode: Vakuum-Heizaktivierungs-Regeneration
Stromversorgung dreiphasiges Vierleitersystem 3 Φ 380V 50Hz
Gesamtleistung (kW) ≤ 10
Geräuschpegel dB (A) ≤ 75

2. Leistungsparameter der Hauptkomponenten
Halbgeschlossene Form
Theoretischer Hubraum m3/h 36
Maximaler Auslassdruck MPa 3,5
Zulässiger Auslassdruck MPa 3,0
SF6-Kompressor
Minimal zulässiger Ansaugdruck KPa 53
Maximal zulässiger Ansaugdruck MPa 1,0
Maximale Auslasstemperatur ℃ 130
Leistung kW 2,2
Stromversorgung 3 Φ 380V 50Hz
Extraktionsrate L/s 15
Vakuumpumpe ultimatives Vakuum Pa ≤ 15
Schmieröl HD25 Kälteöl
Leistung kW 2,2
Stromversorgung 3 Φ 380V 50Hz
Behälter Kategorie 2
Konstruktionsdruck MPa 8
Behälter-Konstruktionstemperatur ℃ 45
Speicherbehälterkapazität L 100
Speicherbehälter-Speicherkapazität kg 100

Transportparameter

Begasungs-Holzkiste
Abmessungen: 1600 * 1000 * 1200
Bruttogewicht: 650 kg
