Handheld RS485 SF6 Gas-Online-Ph-Überwachungssystem gegen Störungen KS200

  • Handheld RS485 SF6 Gas Online Ph Monitoring System Anti Interference [KS200]
Herkunftsort Schanghai
Markenname KSTONE
Zertifizierung ISO9000
Modellnummer KS200
Min Bestellmenge 5
Preis $2000-$100000
Verpackung Informationen Karton / Holzkiste
Lieferzeit 7-10 Arbeitstage
Zahlungsbedingungen ,T/T
Versorgungsmaterial-Fähigkeit 1000

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Bei Bedenken bieten wir rund um die Uhr Online-Hilfe an.

x
Produktdetails
Messparameter Luftfeuchtigkeit, Dichte und Temperatur von SF6 -Gas Taupunktbereich -50…+20 ℃ td/f
Druckbereich 0…+10 bar Temperaturbereich -40...+80°C
Berechnete Parameter Parameter in Standardbedingungen bei 20 ° C konvertiert Mikro-Wasser-Wert 10… 20000 ppm
Druckwert (Dichte) 1 ... 12 Bar Taupunktgenauigkeit ± 3 ℃ td
Druckwert (Dichte) Genauigkeit ± 0,1% fs Temperaturgenauigkeit ± 1 ℃
Hervorheben

RS485 Online-PH-Überwachungssystem

,

SF6-Online-PH-Überwachungssystem

,

RS485 sf6 Gasüberwachungssystem
Hinterlass eine Nachricht
Produkt-Beschreibung

Hochpräzisions-SF6-Online-Monitor KS200 - Taupunkt, Druck, Temperatur, Lecksignal, RS485, IP65 - für den Außenbereich



Hauptfunktionen:
(1) Online-Überwachung der Luftfeuchtigkeit, Dichte und Temperatur von SF6
(2) Online-Überwachung von SF6-Leckage und Leckage-Alarm;
(3) Der Niederdruck-Alarm und die Sperrvorrichtung können automatisch nach dem vorgegebenen Wert oder dem vom Benutzer angegebenen Wert eingeschaltet werden.
(4) Die RS-485/CAN-Bus-Kommunikationsoberfläche ist vorbehalten.
(5) Zeichnen Sie automatisch das Trenddiagramm der Zustandsänderung durch die Hintergrundsoftware;
(6) Für die Anzeige von Echtzeitdaten vor Ort kann ein großes Flüssigkristalldisplay mit Bildschirmschutz und schallgesteuerten Anzeigungsfunktionen ausgewählt werden.
(7) Einstellung der Alarm- und Sperrschwellenwerte sowie des Anzeigemodus über eine Handfernbedienung;
(8) Es ist vollständig versiegelt, störungsfrei und für Außen- und Niedertemperaturumgebungen geeignet.



Eigenschaften des Produkts:
(1) Hohe Präzision und hohe Zuverlässigkeit
Der Sender verwendet importierte hochstabile Sensoren, die durch den inneren Schaltkreis des Senders korrigiert und kompensiert werden, was zu einer guten Ausgangslinearität und hoher Präzision führt.Die äußere Struktur des Senders eignet sich auch besser für Messungen in HochfrequenzfeldumgebungenEs ist mit dem Bearbeitungsteil der Schaltung integriert, um die Interferenzkopplung zu reduzieren und die langfristige Stabilität und Zuverlässigkeit des Schaltbetriebs zu verbessern.

(2) Online-Überwachung und zustandsbasierte Wartung

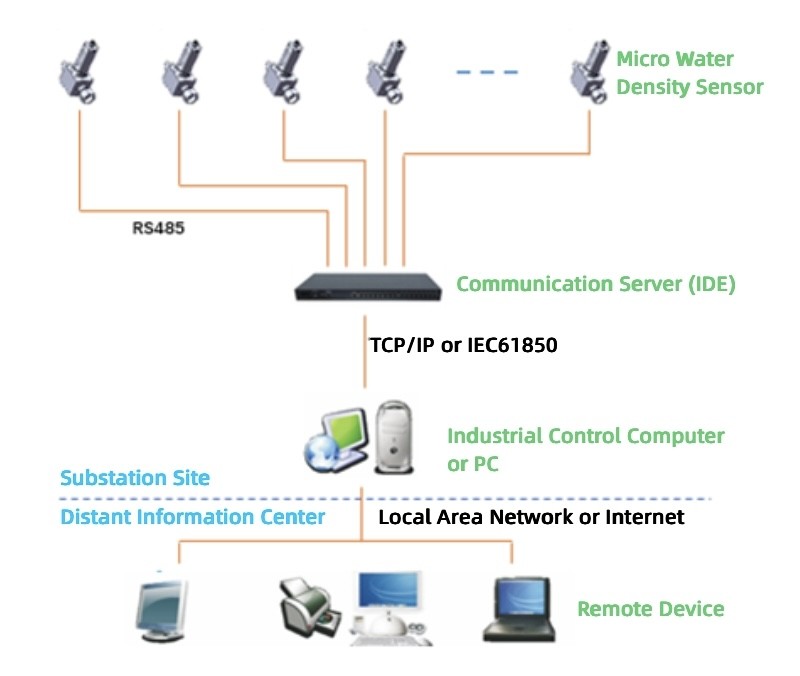

Dieser Sender ist mit einer RS-485-Kommunikationsoberfläche ausgestattet, die die Überwachungsdaten in Echtzeit an das Überwachungszentrum hochlädt.Wenn die gemessenen Gasindikatoren die Norm überschreiten, wird der Monitor automatisch Alarm- oder Sperrsignale nach den vorgegebenen Schwellenwerte an die Fernüberwachungsanlage hochladen oder die Alarm- und Sperrvorrichtungen direkt aktivieren.Die Host-Computer-Software kann die Überwachungsdaten entsprechend der festgelegten Zeit und Häufigkeit sammeln und speichern, und zieht die oben genannten Daten automatisch für Beobachtungen und Analysen in ein Trenddiagramm der Veränderungen ein.
Die Anwendung der umfassenden On-Line-Überwachungstechnologie für SF6-Gas kann die Zustandsüberwachung des Schaltwerks realisieren,die den Betriebszustand der Ausrüstung rasch erkennen lässt, der sicheren und stabilen Betrieb des Stromnetzes gewährleistet, die Durchführung einer zustandsbasierten Wartung ermöglicht, die Wartungskosten und die Stromausfallzeit reduziert,und somit das Managementniveau zu verbessern.


Technische Spezifikationen des Sender
Messparameter
Taupunktbereich: -50...+20°C Td/f
Druckbereich: 0...+10 bar
Temperaturbereich: -40...+80°C
Berechnete Parameter Parameter, die bei 20 °C in Standardbedingungen umgerechnet werden
Wert für Mikrowässer: 10...20000 ppm
Druckwert (Dichte): 1... 12 bar
SF6 gemischte Dichte: 0... 100 kg/m3
Ausgangsparameter:

PPM20 (Mikrowasser bei 20°C),

P20 (Druck und Dichte bei 20°C),

T (°C)

Td (Taupunkt)

P (Druck),

Tdatm (Atmosphärischer Taupunkt),

Dichte (kg/m3)
Genauigkeit
Genauigkeit des Taupunkts: ±3°C Td
Genauigkeit des Druckwerts (Dichte): ± 0,1% FS
Temperaturgenauigkeit: ±1°C
Reaktionszeit des Sensors
Sensor für den Taupunkt 2S (bei 20°C)
Drucksensor: < 0,5 S (bei 20°C)
Betriebsumfeld
Betriebstemperatur des Sender: -40...+80°C
Überlastsicherheitsdruck: 20 bar
Relative Luftfeuchtigkeit: 0 bis 100 RH%
Messgas: SF6, SF6/N2 gemischte Gase
Ausgabe
Kommunikationsmethode: RS485
Kommunikationsprotokoll: ModBus RTU
Übertragungsgeschwindigkeit: 9600 Basisstunden
Allgemeine Parameter
Betriebsspannung: 18...36VDC
Leistung: 3W
Gewicht: 361 g
Schutzniveau IP65
Gehäuse: mit einer Breite von nicht mehr als 20 mm
Verbindungsmaterial: mit einer Breite von nicht mehr als 20 mm
Elektrische Steckverbinder: Anschluss M12
Mechanische Schnittstelle: M301.5
Versiegelungsmethode: O-Ring (332,5 mm)
Absolute Luftdurchlässigkeit: ≤ 10-9Pa·m3/s (Heliumdetektion)
Nenndruck für die Inflation: 0.6MPa Abs
