Produkt-Beschreibung

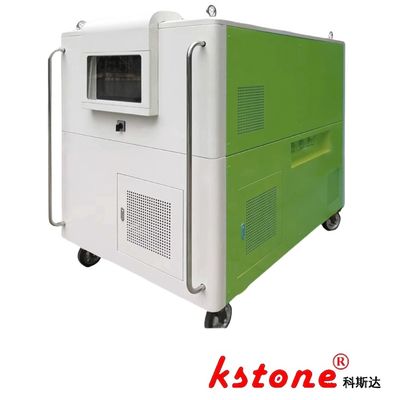

KSLF-28/30WY20/NZ Gasmischsystem SF6/N2/C4F7N Mischlösung

Systemübersicht

Kstoneist gemäß dem Dokument 2022 (290) ein empfohlener Hersteller von Mischgasgeräten für das staatliche Stromnetz Chinas.


Diese industrielle Gasmischungseinheit ist für die Aufblasung von SF6/N2-Mischungen konzipiert und unterstützt Anwendungen wie SF6/CF4, SF6/AIR und C4F7N/CO2-Mischungen.Es ist für die Umweltinitiativen des staatlichen Netzes in China optimiert.Das Gerät integriert Vakuumpumpen, präzise Gasmischung und Ladefunktionen über ein Kolbenkompressorsystem, Filtermodul,und intelligente Steuerventile.

Technische Konfigurationstabelle

Komponente SF6 Kompressor N2-Kompressor Mischgas-Ladekompressor
Typ Luftgekühlte Kolben Luftgekühlte Kolben Luftgekühlte Kolben
Theoretische Durchflussrate 14 m3/h 14 m3/h 30 m3/h
Max. Abflussdruck 2 MPa 2 MPa 5 MPa
zulässiger Arbeitsdruck 1 MPa 1 MPa 1 MPa
Saugdruckbereich 53 kPa ~ 0,5 MPa 53 kPa ~ 0,5 MPa 53 kPa ~ 0,5 MPa
Max. Entlastungstemperatur 130°C 130°C 130°C
Schmiersystem Ölfrei Ölfrei Ölfrei
Leistungsbewertung 2.2 kW (3Φ 380V 50Hz) 2.2 kW (3Φ 380V 50Hz) 11 kW (3Φ 380V 50Hz)
Vakuumpumpe 54 m3/h Pumpgeschwindigkeit - -
Das ultimative Vakuum ≤ 10 Pa (PRO-200-Öl geschmiert) - -

Betriebsfähigkeiten

  • Gasmischpräzision: Erreichung einer Toleranz des Verhältnisses 3:7 SF6/N2 innerhalb von ±0,5%
  • Umweltanwendungen: Unterstützt Gasmischungen mit niedrigem GWP für GIS-Schaltanlagen
  • Systemfunktionen: Vakuumpumpen (≤10 Pa), dynamisches Gasmischen, Hochdruckladung (bis zu 5 MPa)

Spezifikationen der Ausrüstung

Parameter Spezifikation
Modellcode KSLF-28/30WY20/NZ
Nominale Mischkapazität 10 Nm3/h
Anwendbare Gasgemische SF6/N2, SF6/CF4, C4F7N/CO2 usw.
Steuerungssystem PLC-basiert mit Touchscreen-Schnittstelle
Filtrationsgenauigkeit 0.1 μm (Partikel) / 3 ppm (Feuchtigkeit)
Abmessungen (L × W × H) 1800 × 1000 × 1500 mm
Stromversorgung 3Φ 380V 50Hz, insgesamt 15,4 kW
