SF6 N2 C4F7N Gasmischsystem Mischvorrichtung Industrieart
| Herkunftsort | Schanghai |
|---|---|
| Markenname | KSTONE |
| Zertifizierung | ISO9000 |
| Modellnummer | KSLF-28/30WY20/NZ |
| Min Bestellmenge | 1 |
| Preis | $2000-$100000 |
| Verpackung Informationen | Karton / Holzkiste |
| Lieferzeit | 60 Tage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 100 |
Produktdetails
| Hervorheben | SF6-Gasmischsystem,C4F7N-Gasmischsystem,SF6-Gasmischvorrichtung |
||
|---|---|---|---|
Produkt-Beschreibung

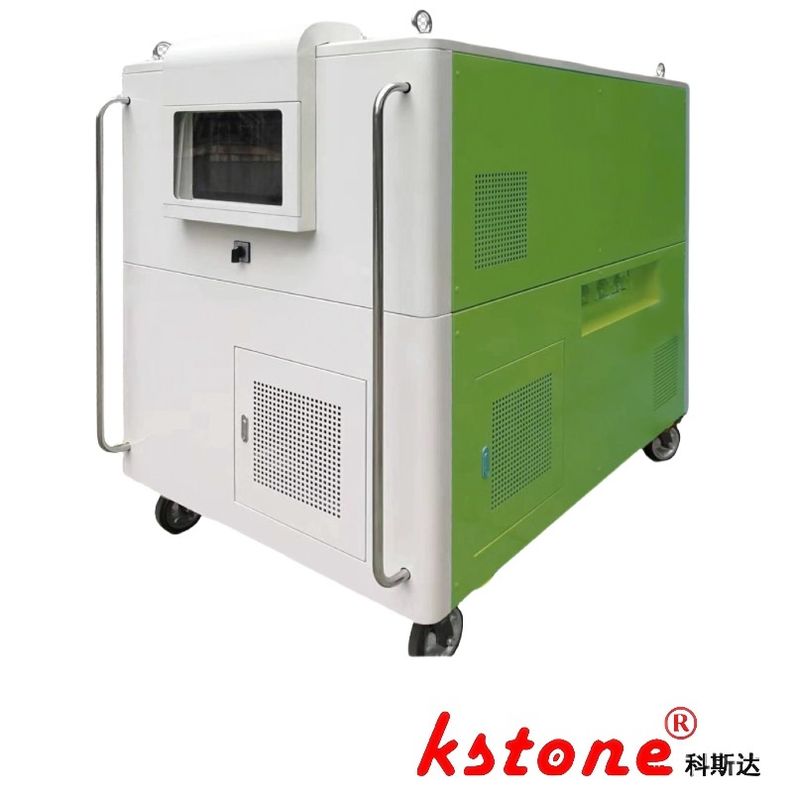

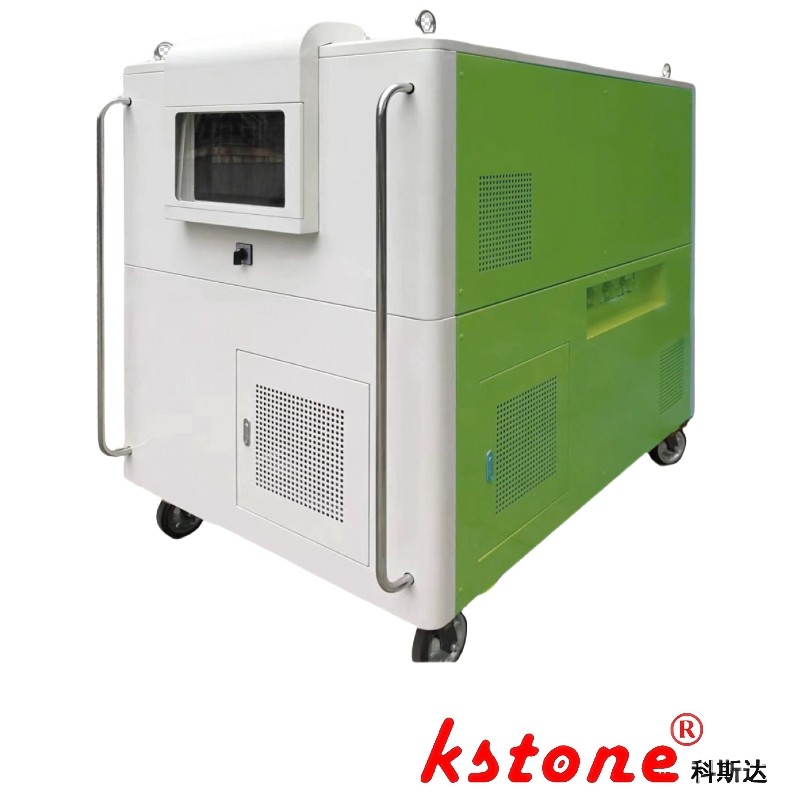

KSLF-28/30WY20/NZ Gas-Mischsystem – SF6/N2/C4F7N Mischlösung
Systemübersicht
kstoneist ein empfohlener Hersteller von Mischgasanlagen für das chinesische Staatsnetz, gemäß dem Dokument 2022 (290).
Diese industrielle Gas-Mischeinheit ist für die SF6/N2-Mischgasbefüllung konzipiert und unterstützt Anwendungen wie SF6/CF4, SF6/AIR und C4F7N/CO2-Mischungen. Mit einer Mischkapazität von 10 Nm³/h ist sie für die Umweltinitiativen von State Grid China optimiert, wie z. B. Gas mit einem Mischungsverhältnis von 3:7 SF6/N2 für GIS-Systeme. Das Gerät integriert Vakuumförderung, präzise Gasvermischung und Befüllungsfunktionen über ein Kolbenkompressorsystem, ein Filtrationsmodul und intelligente Regelventile.
Technische Konfigurationstabelle
| Komponente | SF6-Kompressor | N2-Kompressor | Mischgasbefüllungskompressor |
|---|---|---|---|
| Typ | Luftgekühlt Kolben | Luftgekühlt Kolben | Luftgekühlt Kolben |
| Theoretischer Durchfluss | 14 m³/h | 14 m³/h | 30 m³/h |
| Max. Abgabedruck | 2 MPa | 2 MPa | 5 MPa |
| Zulässiger Betriebsdruck | 1 MPa | 1 MPa | 1 MPa |
| Saugdruckbereich | 53 kPa ~ 0,5 MPa | 53 kPa ~ 0,5 MPa | 53 kPa ~ 0,5 MPa |
| Max. Abgastemperatur | 130°C | 130°C | 130°C |
| Schmiersystem | Ölfrei | Ölfrei | Ölfrei |
| Leistung | 2,2 kW (3Φ 380V 50Hz) | 2,2 kW (3Φ 380V 50Hz) | 11 kW (3Φ 380V 50Hz) |
| Vakuumpumpe | 54 m³/h Pumpleistung | - | - |
| Endvakuum | ≤10 Pa (PRO-200 ölgeschmiert) | - | - |
Betriebsfähigkeiten
- Präzision der Gasvermischung: Erreicht eine Toleranz von ±0,5 % für das Mischungsverhältnis 3:7 SF6/N2
- Umweltanwendungen: Unterstützt Mischgase mit niedrigem GWP für GIS-Schaltanlagen
- Systemfunktionen: Vakuumförderung (≤10Pa), dynamische Gasvermischung, Hochdruckbefüllung (bis zu 5MPa)
Gerätespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modellcode | KSLF-28/30WY20/NZ |
| Nennmischkapazität | 30 m³/h |
| Anwendbare Gasgemische | SF6/N2, SF6/CF4, C4F7N/CO2, etc. |
| Steuerungssystem | SPS-basiert mit Touchscreen-Oberfläche |
| Filtrationsgenauigkeit | 0,1 µm (Partikel) / 3 ppm (Feuchtigkeit) |
| Abmessungen (L*B*H) | 1800*1000*1500mm |
| Stromversorgung | 3Φ 380V 50Hz, gesamt 15,4kW |
