Anwendungsbereich
Das in diesem Handbuch genannte "C4" bezieht sich auf gemischte C4-Gase, die in der Regel einen C4-Anteil von weniger als 10% aufweisen.Bei Bedarf kann eine größere Vakuumanlage konfiguriert werden.
Dieses Gerät eignet sich für die Rückgewinnung, Reinigung und Nachfüllung von C4-Gasmischungen in Stromversorgungsstellen, Kraftwerken, Übertragungsanlagen, Hochspannungsschaltern,ElektroforschungsinstituteEs ist insbesondere für die Installation und Wartung von 110KV/550KV GIS (Gas Isolated Switchgear) vor Ort anwendbar.
I. Referenznormen für Konstruktion und Herstellung
- Technische Voraussetzungen für die Gasrückgewinnungsanlage für Schwefelhexafluorid DL/T 662-2009
- Technische Spezifikation für SF6-Wiederherstellungs-, Wiederauffüllungs- und Aufbereitungsvorrichtung Q/GDW 470-2010
- Industrielles Schwefelhexafluorid GB/T 12022-2006
- Sicherheitsanforderungen an Vakuumpumpen GB 22360-2008
- Druckbehälter ¥ GB 150.1~150.4-2011
- Akustik ∆ Bestimmung der Schallleistung von Geräuschquellen unter Verwendung von Schalldruck ∆ Einfache Methode unter Verwendung einer umhüllenden Messfläche über einer reflektierenden Ebene ∆ GB/T 3768-1996
- Nameplatten GB/T 13306-2011
- Allgemeine technische Bedingungen für die Verpackung von mechanischen und elektrischen Produkten GB/T 13384-2008
- Entwurfscode für Elektroausrüstung für den Vertrieb allgemeiner Elektroausrüstung GB 50055-2011
- Sicherheitsanforderungen an elektrische Geräte für Mess-, Kontroll- und Laborzwecke Teil 1: Allgemeine Anforderungen GB 4793.1-1995
- Elektrische Ausrüstung von Industriemaschinen √ Teil 1: Allgemeine technische Bedingungen √ GB 5226.1-2008
- Graphische Indikatoren für Verpackung, Lagerung und Transport GB/T 191-2008
II. Hauptfunktionen und Merkmale
Gesamtfunktionen
Das Gerät unterstützt Vakuumpumpen, Vakuummessungen, C4-Wiederherstellung, C4-Ladung und C4-Speicherung.
Rückgewinnungssystem
- Kernkomponente: Ölfreier Hochdruckkompressor mit luftgekühlter Struktur für das gesamte System.
- Schutzvorrichtungen: Pressure reducers and magnet-assisted solenoid valves are configured at the inlet and outlet of the recovery system to prevent damage from inlet/outlet pressure exceeding the compressor's allowable limit.
Vakuumpumpsystem
- Pumpentyp: Direktverbundene Schieber-Vakuumpumpe, mit geringer Größe, ohne Öldämpfe/Tropfen/Leckagen und einem maximalen Vakuum von 10 Pa.
- Anti-Öl-Rückflussvorrichtung: Verhindert, dass bei plötzlichen Stromausfällen oder -ausfällen das Pumpenöl in die Schaltanlage zurückfließt.
- Vakuummessgerät: Digitale Vakuummessgerät mit hoher Präzision für eine präzise Vakuummessung, einfach zu bedienen.
- Anwendungen: Evakuierung des Geräts selbst, Vakuumaktivierung von Filtern und Evakuierung von elektrischer Ausrüstung (optional größere Vakuum-Einheit).
Reinigungssystem
- Filter: Importierte hochpräzise Staubfilter, Trocknungsfilter und Zersetzungsfilter, die die Partikelgröße von Gasstaub unter 1 μm und den Feuchtigkeitsgehalt unter 40 ppm kontrollieren.
- Regenerationstechnologie: Vakuumheizung durch Aktivierung der Regeneration, so dass sich das Trocknungssystem ohne Abbau oder Ersatz des Filterelements autonom regenerieren kann.
Ladeanlage
Unterstützt die C4-Gasfüllung über Druckbalancierung oder Kompressionsdruck, wobei die Benutzer anhand der tatsächlichen Bedingungen wählen können.
Elektrische Steuerung
- Komponenten: Markenelektrische Komponenten mit Schutzfunktionen für Phasensequenzwechsel, Leckagen, Phasenverlust, Überhitzung und thermische Relais.
- Konstruktion: Mehrstufige Anschlusssteuerung zur Verhinderung von Ausrüstungsschäden durch Fehlbetrieb; kundenspezifischer Phasenfolge-Schutz mit 500V-Widerstandsspannung für hohe Zuverlässigkeit.
Sicherheitssystem
- Dreifache Druckschutzvorrichtungen zur Explosions- und Schadensvermeidung.
- Erdung: Ausgestattet mit Sicherungsschrauben für eine einfache Erdung.
- Struktur: Geschlossene Schachteln zur Isolierung der Bediener von der Maschine, um Staub-, Wasser- und Lärmschutz zu gewährleisten.
Pipeline-System
- Rohre: Hochwertige Rohre aus rotem Kupfer mit einer Wandstärke von ≥ 1,6 mm, horizontal und vertikal angeordnet.
- Anschlüsse: Rote Kupferanschlüsse für das Schweißen an allen Biegen und Verbindungen (nicht einfache gestreckte Biege), mit Silberimpregniertem Schweißen für hohe Festigkeit und Zähigkeit, die kein Leckage gewährleistet.
Speichersystem
- Gasspeichertanks: Entworfen, hergestellt und geprüft nach GB 150 Stahldruckbehältern, von denen jedes eine einzigartige von den nationalen Behörden ausgestellte Zertifikatsnummer trägt.
- Zubehör: Standarddruckmessgeräte und digitale Anzeige des C4-Drucks.
Betriebssystem
- Steuerung: PLC-Automatisierung mit einem 15-Zoll-Touchscreen.
- Schnittstelle: Graphische Bedienungsschnittstelle mit integrierten schematischen Diagrammen des Wiederherstellungsprozesses,Unterstützung der automatischen Bedienung mit einer Taste und der manuellen Bedienung durch Klicken auf die Gerätegrafik in der Schaltfläche.
- Sicherheit: Umfassender Schutz gegen Fehlbetrieb mit Echtzeit-Fehlinformation und Fehlerbehebungsanleitung; Chinesisch verfügbar.
-
C4 Systemdiagramm des automatischen Wiederherstellungsgeräts

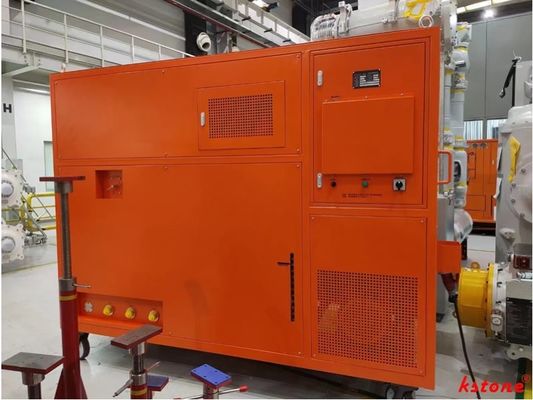

- Struktur: Die gesamte Maschine ist mit einer geschlossenen Metallschutzhülle ausgestattet, mit reservierten Wartungs- und Fenstertüren.Größendurchmesser universelle Räder sind am Boden installiert, um sich leicht zu bewegenAuf den vier Ecken der Oberseite sind abnehmbare Heber für ein bequemes Heben montiert.
III. Leistungsparameter des Geräts
| Typ |
Hochdruck, luftgekühlt, mobil |
| Erholung |
- Anfangsdruck: 0 bis 5 MPa
- Enddruck (Rückstandsdruck): ≤-0,1 MPa
- Hauptkompressor (ohnölfrei für den Haushalt): 30 m3/h |
| Aufladen |
- Ladedruck: -0,1 bis 0,8 MPa
- Durchschnittliche Ladegeschwindigkeit: ≥ 10 m3/h |
| Vakuumpumpen |
- Pumpgeschwindigkeit: 63 m3/h
- Marke: Laifushi |
| jährliche Leckrate |
≤ 0,5% |
| C4-Gasqualität |
- Feuchtigkeit: ≤ 40 ppmV
- Ölgehalt: keines
- Staubpartikelgröße: ≤ 0,2 μm |
| Aufbewahrungsbehälter |
- Lagermodus: Gasförmig
- Volumen: 400 L (anpassen) |
| Messung des Vakuums |
Elektronische digitale Vakuummessung |
| Trocknungsfilter |
Aufladbar und wiederherstellbar |
| Betriebsmodus |
Automatisch, mit einem Touchscreen von ≥ 15 Zoll |
| Stromversorgung |
Dreiphasige 3Φ 380V/50Hz |
| Geräusche |
≤ 70 dB (A) |
| Spezifikation der Schnittstelle |
DN20 |
1. Hauptteile und Werkzeuge:
| Seriennummer |
Name |
Spezifikation des Modells |
Anzahl |
| 1 |
Hochdruck-Gasschlauch |
Kautschukschlauch DN20, 10 m, mit DN20-Selbstverschlussanschlüssen an beiden Enden |
1 Prozent |
| 2 |
Schlauch für Hochdruckkonserven |
Gepanzerter DN8, 5m, mit Kugelventil, chinesischem Standardzylinderanschluss und Adapter für Wiederherstellungsgeräte. |
1 Prozent |
| 4 |
Kabelspulen |
4-Kern-Kupfer-Stromkabel (10 m, Drahtdurchmesser nach Leistung des Geräts konfiguriert) |
1 Satz |
| 5 |
Spezialwerkzeuge |
1×DN20-Schlüssel, 1×M36×2 männlicher Gewinde-zu-M20×1,5-weiblicher Gewindeadapter |
1 Satz |
| 6 |
Zubehörschachtel |
für Schlüssel, Steckverbinder usw. |
1 Prozent |
2. Leistungsparameter der Hauptkomponenten
| Komponente |
Parameter |
Wert |
| SF6 Kompressor |
- Typ: Ölfreies Schmieren, luftgekühlt
- Theoretische Verdrängung: 30 m3/h
- Maximalentladungsdruck: 5 MPa
- Zulässiger Entladedruck: 4,7 MPa
- Min. Saugdruck: 53 kPa
- Maximaler Saugdruck: 0,2 MPa
- Maximale Entladetemperatur: 130°C
- Leistung: 11 kW
- Stromversorgung: 3 Φ 380 V 50 Hz |
- Was ist los? |
| Direktverbundene Vakuumpumpe (Laifushi) |
- Pumpgeschwindigkeit: 63 m3/h
- Endvakuum: ≤ 10 Pa
- Schmiermittel: PRO100
- Leistung: 2,2 kW
- Stromversorgung: 3 Φ 380 V 50 Hz |
- Was ist los? |
| Behälter (heimischer Kohlenstoffstahl) |
- Kategorie: Klasse II
- Konstruktionsdruck: 5 MPa
- Konstruktionstemperatur: 100 °C
- Volumen: 400 L |
- Was ist los? |
| Digitale Vakuummessung |
Inländische |
- Was ist los? |
| Ventile |
US-amerikanischer TONE |
- Was ist los? |
| Druckmaschinen |
Inländische |
20 m3/h |
| PLC |
Weiwei |
- Was ist los? |
| Touchscreen |
Kunlun Arbeitsbedingungen |
- Was ist los? |
3m-Novec-4710-Dämmgas
Ich...Einführung
3MTMNovecTM4710 Isoliergas ist eine nachhaltige Alternative zum Schwefelhexafluorid (SF)6) für elektrische Geräte
Sie bietet hervorragende dielektrische Eigenschaften, eine breite Palette von Betriebsbedingungen und eine hohe
Temperaturen und erhebliche Verringerung der Umweltauswirkungen im Vergleich zu SF6Das Novec 4710 Gas ist nicht...
Diese Anlage ist leicht entzündlich und bietet eine große Sicherheitsspanne für die Arbeitnehmer, wenn sie für die vorgesehenen Anwendungen verwendet wird.
SF6Alternative hat auch wichtige Umwelt-Eigenschaften wie ein niedriges Erderwärmungspotenzial (GWP), wenn
Novec 4710-Gas in reiner Form hat eine relative
die dielektrische Festigkeit doppelt so hoch ist wie SF6bei einem bestimmten Druck.
On Am 20. Dezember 2022 gab 3M bekannt, dass sie die Produktion von 58 Per/Polyfluoroalkyl Substanzen (PFAS), einschließlich Perfluoroisobutyronitril (C4F7N, 3M Novec 4710) und Perfluoropentanon (C5F10, 3M Novec 5110), um bis Ende 2025 die Auswirkungen von PFAS auf Klima, Umwelt und ökologische Gesundheit zu verringern oder zu beseitigen.
KSTONEist ein führendes Unternehmen in China, das C4 und C5 verwandte Instrumente und Ausrüstungen entwickelt; und hat eine enge Zusammenarbeit mit 3M und chinesischen C4 oder C5-Herstellern;
