Modularer anpassbarer SF6-Gasanalysator mit Taupunktbereich von -80 °C bis +20 °C für die integrierte Multiparameteranalyse
| Herkunftsort | Shanghai |
|---|---|
| Markenname | KSTONE |
| Zertifizierung | ISO9000 |
| Modellnummer | KS30 |
| Dokumentieren | KS30 SF6 ANALYZER.pdf |
| Min Bestellmenge | 1 |
| Preis | $10000-15000 |
| Verpackung Informationen | Kartonholzkiste |
| Lieferzeit | 15 Arbeitstage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 1000 Einheiten pro Jahr |
Produktdetails
| Taupunktbereich | -80°C bis +20°C | Unterstützte Einheiten | Taupunkt, ppmv usw. |
|---|---|---|---|
| Genauigkeit | ±1°C | Auflösung | 0,1 °C / 0,1 ppm |
| Hervorheben | Modularer SF6-Gasanalysator,Anpassbarer SF6-Gasmessgerät,SF6-Analysator mit Taupunkt |
||
Produkt-Beschreibung

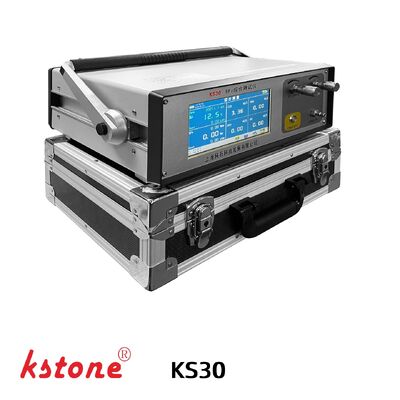

Umfassender Analyzer der Serie KS30 SF6
Der SF6 Comprehensive Analyzer der KS30-Serie ist ein modulares Mehrfunktions-Gasanalysesystem, das für die Prüfung der SF6-Gasqualität in elektrischen Anwendungen entwickelt wurde.Das Gerät integriert die SF6-Feuchtigkeitsmessung, SF6-Reinheitsanalyse und SF6-Zersetzungsgasdetektion in einer tragbaren Plattform.
Die meisten KS30-Modelle sind modulare kundenspezifische Konfigurationen.
Als teilnehmendes Unternehmen, das die chinesischen Normen für die Energiewirtschaft DL/T 1366-2023 (SF6 Gas für elektrische Anlagen) und DL/T 1353-2024 (Technische Spezifikation für SF6 Handling-Systeme) erarbeitet hat,Die KS30-Serie ist so konzipiert, dass sie den praktischen Anforderungen an die Wartung von GIS entspricht., Inbetriebnahme von Umspannwerken und Qualitätsmanagement von SF6-Gasen.
Hauptfunktionen
SF6 Feuchtigkeitsmessung
- Test mit Taupunkt
- Umrechnung in ppmv
- Analyse der Feuchtigkeitsspuren
- Überwachung der Luftfeuchtigkeit von GIS-Gasen
SF6 Reinheitsanalyse
- Prüfung der SF6-Konzentration
- Prüfung der Gasqualität
- Neue Gasübernahmeprüfung
- Mischgasanalyse
SF6 Erkennung von Zersetzungsgasen
- SO2-Überwachung
- H2S-Erkennung
- CO-Analyse
- HF-Erkennung
- Bewertung der Bogenzerlegung
Technische Spezifikation
SF6 Feuchtigkeitsanalyse
| Artikel | Spezifikation |
|---|---|
| Dew Point-Bereich | -80°C bis +20°C |
| Unterstützte Einheiten | Dew Point, ppmv usw. |
| Genauigkeit | ±1°C |
| Entschließung | 00,1 °C / 0,1 ppm |
| Gasdurchfluss | 00,25-0,35 L/min |
| Durchflussmesser | Elektronisches Massendurchflussmesser |
| Druckmessung | 0-1,0 MPa |
| Probe-Schutz | Filter aus rostfreiem Stahl |
Reaktionszeit
| Die Situation | Reaktionszeit |
|---|---|
| +20 -> -20°C Td | 5 s [63%], 45 s [90%] |
| -20 -> -60°C Td | 10 s [63%], 240 s [90%] |
SF6 Reinheitsanalyse
| Artikel | Spezifikation |
|---|---|
| Messbereich | 0-100% SF6 |
| Genauigkeit und Wiederholbarkeit | ± 0,1% |
| Reaktionszeit | 30 Sekunden |
| Einfluss der Strömung | Unabhängig vom Gasfluss |
SF6 Analyse der Zersetzungsgase
| Gas | Reichweite | Genauigkeit |
|---|---|---|
| H2S | 0 bis 200 ppm | ≤ ± 0,5% |
| SO2 | 0-100 ppm | ≤ ± 0,5% |
| Kohlenstoff | 0-1000 ppm | ≤ ± 0,5% |
| HF | 0 bis 10 ppm | ≤ ± 0,5% |
Zusätzliche Parameter
| Artikel | Spezifikation |
|---|---|
| Empfindlichkeit | 0.1 ppm |
| Wiederholbarkeit | ≤ ± 1% |
Allgemeine Angaben
| Artikel | Spezifikation |
|---|---|
| Stromversorgung | 220 VAC ± 10%, 50 Hz |
| Funktion der Batterie | Wechselstrom-Gleichstrom-Doppelverwendung mit Überlastschutz |
| Dauerbetrieb | ≥ 5 Stunden |
| Speichertemperatur | -40°C bis +70°C |
| Betriebstemperatur | -30°C bis +60°C |
| Druckbereich | 0 bis 20 bar |
| Datenspeicherung | 200 Aufzeichnungen |
| Ausgabeoberfläche | USB eins.1 |
| Software | Standardmanagementsoftware mit Berichtsdruck |
| Weitere Hilfsmittel | Werkzeug für die Umwandlung von Feuchtigkeit |
| Abmessungen | 132 * 283 * 308 mm |
Auswahl des Modells der KS30-Serie
| Modell | Reinheit | Tau-Punkt | SO2 | H2S | Kohlenstoff | HF | Gasrückgewinnung |
|---|---|---|---|---|---|---|---|
| KS30 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-6 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| KS30-3 | ✔ | ✔ | ✔ | ||||
| KS30-T | ✔ | ✔ | ✔ | ||||
| KS30-TC | ✔ | ✔ | ✔ | ✔ | |||
| KS30-CS | ✔ | ✔ | |||||
| KS30-4 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C3 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C4 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-C | ✔ | ||||||
| KS30-R | ✔ |

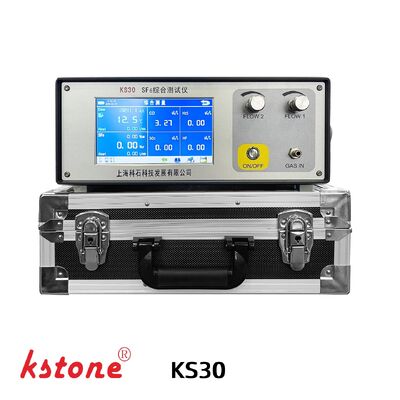

Beschreibung der Instrumentenschnittstelle
| - Nein. Ich weiß nicht. | Funktion |
|---|---|
| 1 | Anzeigegebiet für Dew Point |
| 2 | Anzeigebereich der Reinheit |
| 3 | CO-Wertung |
| 4 | SO2-Werte |
| 5 | H2S-Wertung |
| 6 | Zurückschlüsselung |
| 7 | Speicherschlüssel |
| 8 | Druckschlüssel |
| 9 | Reinigungsschlüssel |
| 10 | Kalibrierungsschlüssel |
| 11 | Umgebungstemperatur und Luftfeuchtigkeit |
Wesentliche Merkmale
Moduläres Anpassungsdesign
Die meisten KS30-Modelle unterstützen eine flexible modulare Konfiguration entsprechend den Projektanforderungen.
Integrierte Mehrparameteranalyse
Kombiniert Feuchtigkeit, Reinheit und Zersetzungsgasprüfung in einem tragbaren Instrument.
Hochgenaue Sensoren
Nutzt importierte hochpräzise Sensoren mit ausgezeichneter Stabilität und Wiederholgenauigkeit.
Portable Felddesign
Kompakte Struktur für GIS-Unterstationen und Wartungsarbeiten vor Ort.
Elektronische Massenstromsteuerung
Ein eingebautes elektronisches Massendurchflussmessgerät sorgt für eine stabile und genaue Gasprobenahme.
Intelligentes Datenmanagement
Unterstützt Datenspeicherung, USB-Export und Report-Druck.
Optionale Gasrückgewinnungsfunktion
Ausgewählte Modelle unterstützen eine integrierte SF6-Gasrückgewinnungsfunktion für einen umweltfreundlichen Betrieb.
Anwendungsszenarien
Elektrotechnik
- Inbetriebnahme von GIS
- Instandhaltung von Leistungsschaltern
- Inspektion der SF6-Gasqualität
- Instandhaltung von Unterstationen
SF6 Gasmanagement
- Neue Gasaufnahmeprüfungen
- Bewertung von Recyclinggasen
- Überwachung der SF6-Reinigung
- Inspektion der Gasflasche
Vorbeugende Wartung
- Bewertung des Isolationszustands
- Überwachung der Bogenzerlegung
- Fehldiagnose
- Zustandsbasierte Wartung
Häufig gestellte Fragen
Welche Parameter kann der KS30 analysieren?
Der KS30 kann je nach Modellkonfiguration den Taupunkt von SF6, die Reinheit von SF6 und die Zersetzungsgase einschließlich SO2, H2S, CO und HF messen.
Kann der KS30 angepasst werden?
Die meisten KS30 Modelle sind modulare, kundenspezifische Systeme.
Unterstützt das Gerät die Gasrückgewinnung?
Ausgewählte KS30-R-Modelle unterstützen eine integrierte SF6-Gasrückgewinnungsfunktion.
Ist der Analysator für GIS-Unterstationen geeignet?
Ja, die KS30-Serie ist speziell für GIS-Inspektionen und Wartungsanwendungen konzipiert.
Können Messdaten exportiert werden?
Ja, der Analyzer unterstützt USB-Daten-Export, Report-Druck und interne Datenspeicherung.
Enthält der Analysator eine Managementsoftware?
Ja, Standardmanagementsoftware mit Berichtsdruck und Feuchtigkeitsumwandlungstools ist enthalten.
Alternative zu DILO3-038R-R602
|
|
KS30 |
KS30-6 |
Einheitliche Prüfungen |
|
Messung der Reinheit |
✓ |
✓ |
✓ |
|
Messung der Luftfeuchtigkeit |
✓ |
✓ |
✓ |
|
SO2-Messung |
✓ |
✓ |
✓ |
|
H2S |
✓ |
✓ |
✓ |
|
Kohlenstoff |
✓ |
✓ |
✓ |
|
HF |
× (Anpassbar verfügbar) |
✓ |
✓ |
|
Gasrückgewinnung |
×(Anpassbar verfügbar) |
×(Anpassbar verfügbar) |
✓ |
|
|
|
|
|
|
SF6 Reinheitsmessung |
|
|
|
|
Messbereich |
0 bis 100 Vol. % |
0 bis 100 Vol. % |
0 bis 100 Vol. % |
|
Genauigkeit der Messung |
±0,1 Vol. % |
±0,1 Vol. % |
± 0,5% vol |
|
Tau-Punkt Messung |
|
|
|
|
Messbereich |
-80 ~ +20°C Tau-Punkt |
-80 ~ +20°C Tau-Punkt |
-60 ~ +20°C Tau-Punkt |
|
Genauigkeit der Messung |
±1°C |
±1°C |
Die in Absatz 1 genannten Bedingungen gelten nicht für die in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Erzeugnisse. |
|
SO2Messung |
|
|
|
|
Messbereich |
0 bis 100 ppm |
0 bis 100 ppm |
0 bis 100 ppm |
|
Genauigkeit der Messung |
≤ ± 0,5% FS |
≤ ± 0,5% FS |
≤ ± 2% FS |
|
H2S Messung |
|
|
|
|
Messbereich |
0~200 ppm |
0~200 ppm |
0 bis 100 ppm |
|
Genauigkeit der Messung |
≤ ± 0,5% FS |
≤ ± 0,5% FS |
≤ ± 2% FS |
|
KohlenstoffMessung |
|
|
|
|
Messbereich |
0~1000 ppm |
0~1000 ppm |
0 bis 500 ppm |
|
Genauigkeit der Messung |
≤ ± 0,5% FS |
≤ ± 0,5% FS |
≤ ± 2% FS |
|
HFMessung |
|
|
|
|
Messbereich |
/ |
0 bis 10 ppm |
0 bis 10 ppm |
|
Genauigkeit der Messung |
/ |
≤ ± 0,5% FS |
≤ ± 10% FS |
|
|
|
|
|
|
Gasdurchfluss |
0.25·0,35 L/min |
0.25·0,35 L/min |
20 L/h (SF6)≈ 0,33 L/min |
|
Zulässiger Gasdruck beim Einlass |
|
|
|
|
Datenspeicherung |
200 Einheiten |
200 Einheiten |
500 Einheiten |
|
Datenoberfläche |
USB-Stick |
USB-Stick |
USB/LAN/WLAN |
|
Betriebstemperatur |
-30°C+60°C |
-30°C+60°C |
-10 °C ️ +50 °C |
Warum mit KSTONE arbeiten
- Hersteller professioneller Geräte zur Gasdetektion
- Umfangreiche Anwendungserfahrung in HVAC und SF6
- OEM- und kundenspezifische Lösungshilfe
- Schnelle technische Reaktion
- Stabile Produktqualität in industrieller Qualität
- Erfahrungen mit weltweiten B2B-Exporten
Kontaktieren Sie uns noch heute für die Preise für den KS30 Serie SF6 Comprehensive Analyzer, technische Datenblätter und maßgeschneiderte Lösungen.
