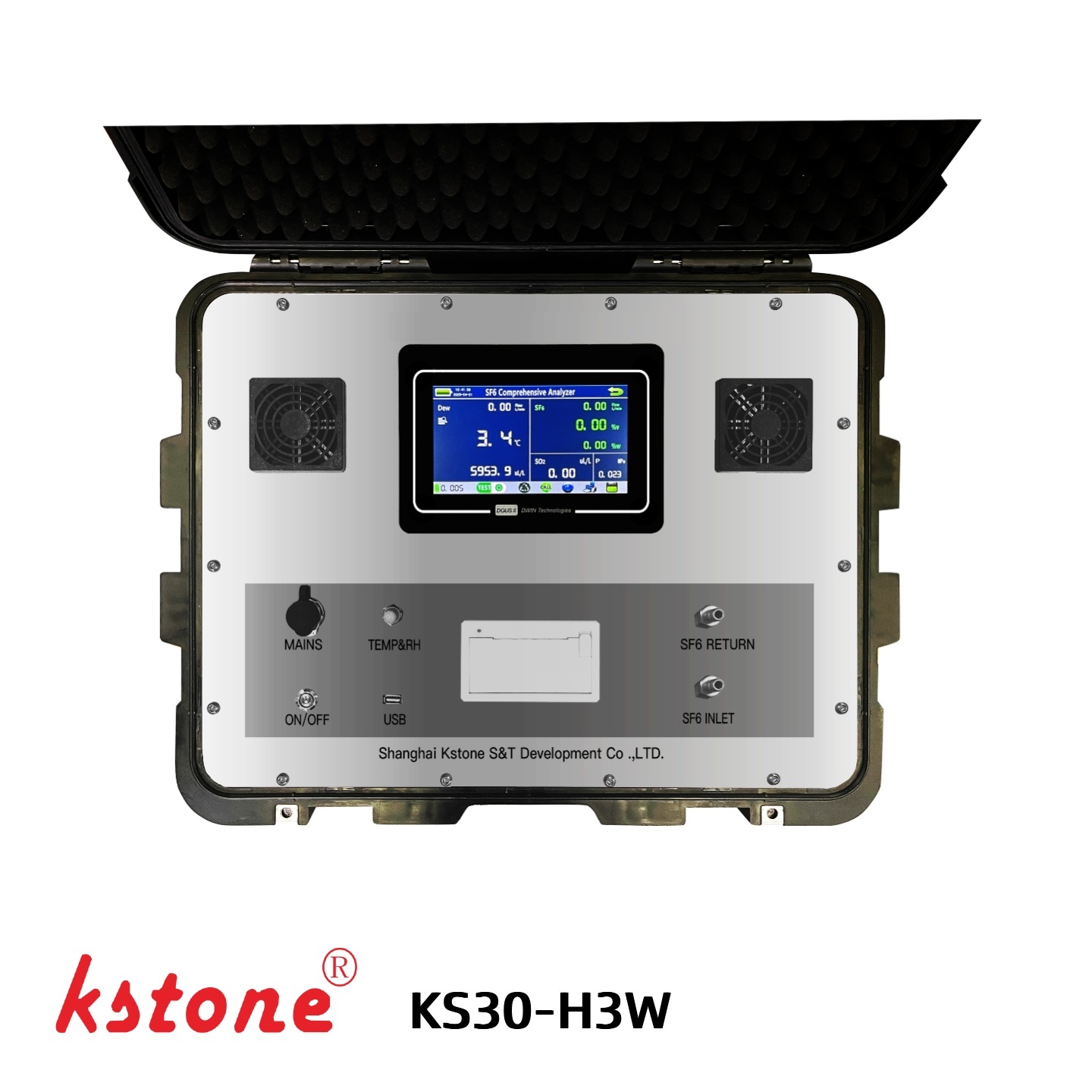

KS30-H3W Multiparameter-Isolationsmediumanalysator für umweltfreundliche Schaltanlagen

SF₆-Spurengas-, Sauerstoff- und Taupunktmessung für N₂- und trockenluftisolierte Schaltanlagen

DerKSTONE KS30-H3Wist ein Multiparameter-Isolationsmediumanalysator, der für die Gasqualitätsprüfung in entwickelt wurdeumweltfreundliche SchaltanlagenVerwendung von N₂ oder trockener Luft als Isoliermedium.

Der Analysator kombiniertMessung von SF₆-Spuren, Sauerstoff (O₂)-Messung und Taupunktmessungin einem tragbaren Gerät. Durch die Messung der Sauerstoffkonzentration kann es verschiedene Isoliergasumgebungen identifizieren und ist somit für beide geeignetN₂-isolierte und trockenluftisolierte Schaltanlagen.

Mit importierten Hochleistungssensoren, einem Hochgeschwindigkeits-Mikroprozessor, einem Farb-Touchscreen und einem integrierten Gasfluss-Kontrollsystem bietet KS30-H3W schnelle und bequeme Feldmessungen für Hersteller von Energieanlagen, Umspannwerken, Wartungsteams und Anbieter elektrischer Prüfdienste.

Wichtige Messfunktionen

Spurenmessung von SF₆

KS30-H3W kann Spuren von SF₆ in umweltfreundlichen Schaltanlagen erkennen.

• Messbereich:0–3000 ppm
• Auflösung:0,1 ppm
• Ansprechzeit:≤30 s

Mithilfe der SF₆-Spurenmessung können mögliche SF₆-Kontaminationen oder restliches SF₆ in Isoliergassystemen überwacht werden, in denen N₂ oder trockene Luft als primäres Isoliermedium verwendet wird.

Sauerstoffmessung

Abhängig vom Isolationsmedium unterstützt der Analysator zwei O₂-Messbereiche.

Für N₂-isolierte Schaltanlagen

• O₂-Bereich:0–1 %

Für trockenluftisolierte Schaltanlagen

• O₂-Bereich:0–23 %

Der O₂-Messbereich ermöglicht den Einsatz des Instruments für verschiedene umweltfreundliche Schaltanlagengasumgebungen, ohne dass separate Analysatoren erforderlich sind.

Taupunktmessung

KS30-H3W misst den Taupunkt des Probengases, um die Feuchtigkeitsbedingungen im Isoliergassystem zu bewerten.

• Messbereich:−80 bis +20°C
• Auflösung:0,1°C
• Referenzgenauigkeit:±0,5°C

Die Feuchtigkeitsmessung ist besonders wichtig für die Überwachung der Gasqualität versiegelter elektrischer Geräte und die Identifizierung ungünstiger Feuchtigkeitsbedingungen, die die Isolationsleistung beeinträchtigen können.

Ein Analysator für verschiedene umweltfreundliche Schaltanlagenmedien

Umweltfreundliche Schaltanlagen können je nach Gerätedesign unterschiedliche Isoliermedien verwenden.

KS30-H3W kombiniert mehrere Messungen in einem Gerät und ermöglicht Benutzern das Testen von:

Diese Multiparameter-Konfiguration reduziert die Notwendigkeit, separate Prüfgeräte für verschiedene Gasqualitätsmessungen mitzuführen.

So funktioniert KS30-H3W

Während der Messung wird das Messgas über den Probenahmeanschluss in den Analysator eingeleitet.

Das integrierte Gasflusssystem trägt zur Aufrechterhaltung stabiler Probenahmebedingungen bei, während die internen Sensoren gleichzeitig die erforderlichen Gasparameter messen.

Messvorgang

Schaltanlage → Gasprobenahme → Durchflussstabilisierung → Multiparametermessung → Ergebnisanzeige → Datenspeicherung

Das Instrument kann gleichzeitig Informationen liefern über:

• Spuren von SF₆-Konzentration
• Sauerstoffkonzentration
• Taupunkt

Für eine bequeme Feldbedienung werden die Messergebnisse direkt auf dem Farb-Touchscreen angezeigt.

Hauptmerkmale

1. Multiparametermessung

SF₆, O₂ und Taupunkt können mit einem integrierten Analysator gemessen werden, wodurch die Anzahl der für Feldtests erforderlichen Instrumente reduziert wird.

2. Entwickelt für N₂- und Trockenluft-Schaltanlagen

Zwei O₂-Messbereiche unterstützen unterschiedliche Isoliermedienanwendungen:

• 0–1 % O₂ für N₂-isolierte Schaltanlagen
• 0–23 % O₂ für trockenluftisolierte Schaltanlagen

3. SF₆-Nachweis verfolgen

Das Gerät misst Spuren von SF₆0 bis 3000 ppm, mit einer Auflösung von0,1 ppm.

4. Schnelle Messreaktion

Der Analysator ist für schnelle Feldtests konzipiert, wobei SF₆-, O₂- und Gaszusammensetzungsmessungen unter bestimmten Bedingungen innerhalb von etwa 30 Sekunden erfolgen.

5. Integrierte Flusskontrolle

Ein eingebautes Druckstabilisierungsventil und ein elektronischer Durchflussmesser tragen dazu bei, während der Messung stabile Probengasbedingungen aufrechtzuerhalten.

6. Hochleistungssensoren

Der Analysator verwendet importierte Hochleistungssensoren für stabile Messungen und gute Wiederholbarkeit.

7. Farb-Touchscreen-Schnittstelle

Der Farb-Touchscreen und die grafische Benutzeroberfläche vereinfachen die Bedienung und ermöglichen die direkte Anzeige von Messergebnissen und Geräteeinstellungen auf dem Display.

8. Gebaut für Feldtests

Das kompakte Instrument wiegt ca3,5 kgEr wird von einer Lithiumbatterie gespeist und unterstützt gleichzeitig Wechselstrom für den flexiblen Einsatz vor Ort und in der Werkstatt.

Technische Spezifikationen

SF₆-Messung

Taupunktmessung

* Die Reaktionszeiten können je nach Messbedingungen variieren. Die ursprüngliche Spezifikation gibt Referenzwerte von 30 s bzw. 300 s an.

Stickstoff (N₂)

Sauerstoff (O₂) – Niedriger Bereich

Für N₂-isolierte Schaltanlagen

Sauerstoff (O₂) – Hoher Bereich

Für trockenluftisolierte Schaltanlagen

Allgemeine Spezifikationen

Typische Anwendungen

KS30-H3W ist für die Prüfung der Gasqualität und die Wartung umweltfreundlicher Elektrogeräte konzipiert.

Umweltfreundliche Schaltanlagen

Wird zur Prüfung der Isoliergasbedingungen in Schaltanlagen mit N₂ oder trockener Luft anstelle herkömmlicher SF₆-basierter Isoliersysteme verwendet.

Hersteller von Elektrogeräten

Geeignet für die Gasqualitätsprüfung während der Herstellung, Montage und Inbetriebnahme von Geräten.

Umspannwerke

Wird für die Inspektion und Wartung von gasisolierten elektrischen Geräten vor Ort verwendet.

Wartung von Energieanlagen

Bietet eine tragbare Messung von Spuren von SF₆, Sauerstoff und Taupunkt während Inspektions- und Wartungsarbeiten.

Geeignet für Prüfunternehmen und Dienstleister, die einen kompakten Multiparameter-Gasanalysator für Feldanwendungen benötigen.

Warum sollten Sie sich für KSTONE KS30-H3W entscheiden?

Mehrere Messungen in einem Gerät

Anstatt separate Instrumente für Spuren von SF₆, Sauerstoff und Taupunkt zu verwenden, integriert KS30-H3W diese Messungen in einer tragbaren Plattform.

Anpassbar an verschiedene Isoliermedien

Die beiden O₂-Messbereiche ermöglichen die Verwendung desselben Analysators sowohl für N₂- als auch für Trockenluft-Isolierungsanwendungen.

Praktischer Feldeinsatz

Das integrierte Durchflusskontrollsystem, die Touchscreen-Schnittstelle, die Batterieleistung und das kompakte Design machen das Gerät für Tests vor Ort geeignet.

Schnelle Beurteilung der Gasqualität

Durch die Kombination mehrerer Messparameter erhält der Anwender in einem einzigen Prüfvorgang ein umfassenderes Bild der Isoliergasbedingungen.

Datenverwaltung und Gerätefunktionen

Zusätzlich zur Gasmessung integriert der KS30-H3W mehrere Betriebsfunktionen, die für Feldtests konzipiert sind.

Dazu gehören:

• Echtzeitmessung
• Energieverwaltung
• Zeitmanagement
• Dateispeicherung
• Parametereinstellung
• Farb-Touchscreen-Bedienung
• Grafische Benutzeroberfläche

Messinformationen können direkt auf dem Instrument angezeigt und zur späteren Bezugnahme gespeichert werden.

KS30-H3W auf einen Blick

Häufig gestellte Fragen

Was misst der KS30-H3W?

KS30-H3W ist auf Maß ausgelegtSpuren von SF₆, Sauerstoff und Taupunkt, wobei gemäß der angegebenen Konfiguration auch eine N₂-Messung vorgesehen ist.

Kann KS30-H3W sowohl für N₂- als auch für Trockenluftschaltanlagen verwendet werden?

Ja. Das Instrument bietet eine0–1 % O₂-Niedrigbereich für N₂-Anwendungenund a0–23 % O₂ hoher Bereich für Trockenluftanwendungen.

Warum Spuren von SF₆ in umweltfreundlichen Schaltanlagen messen?

Wenn N₂ oder trockene Luft als primäres Isoliermedium verwendet wird, kann die Messung von SF₆-Spuren dabei helfen, das Vorhandensein von restlichem oder kontaminierendem SF₆ im Gassystem zu erkennen.

Was ist der Taupunktbereich?

Der Taupunktmessbereich beträgt−80 bis +20°C, mit einer Auflösung von0,1°C.

Kann das Gerät für Feldtests verwendet werden?

Ja. KS30-H3W ist als tragbarer Analysator konzipiert und unterstützt den Lithiumbatteriebetrieb sowie die Stromversorgung mit 100–240 V Wechselstrom.

Welche Branchen können KS30-H3W verwenden?

Typische Benutzer sind:Energieversorger, Hersteller von Schaltanlagen, Elektroprüfunternehmen, Wartungsunternehmen und andere Organisationen, die sich mit der Inspektion umweltfreundlicher Schaltanlagen befassen.
