SF₆ Taupunkt-, Reinheits- und SO₂-Gasanalysegerät mit Rückgewinnung

KS30-3-R

3-in-1 SF₆-Gasqualitätsmessung mit Gasrückgewinnung

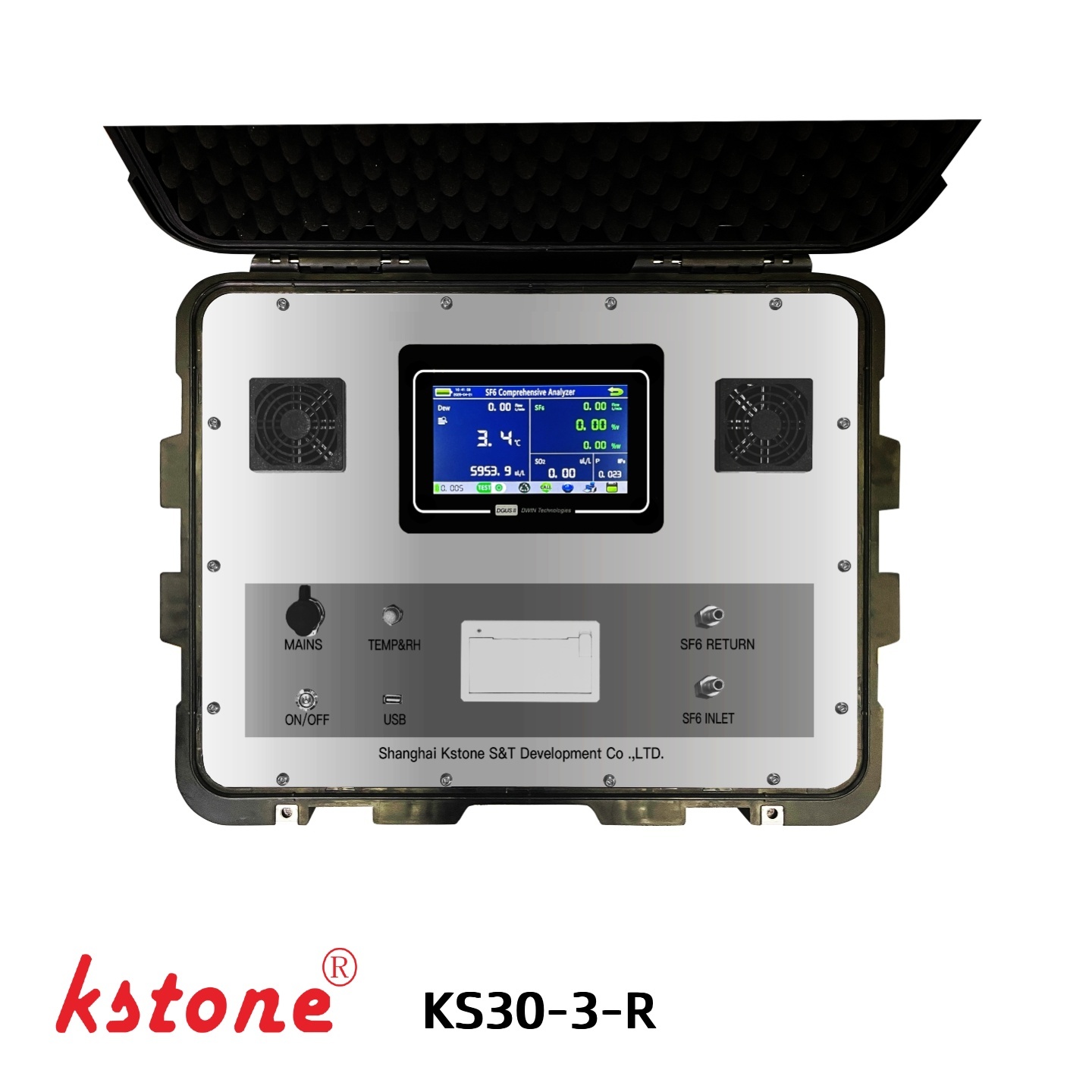

Die KSTONE KS30-3-R ist ein tragbares SF₆-Gasanalysegerät, das für umfassende Gasqualitätsprüfungen und die Gasrückgewinnung bei der Wartung von Elektrogeräten entwickelt wurde.

Das Gerät kombiniert drei wesentliche SF₆-Gasqualitätsmessungen:

• SF₆-Taupunkt / Feuchtigkeit
• SF₆-Reinheit
• SO₂-Zersetzungsprodukte

Eine integrierte Gasrückgewinnungsfunktion ermöglicht die Rückgewinnung des gemessenen SF₆ nach der Messung und hilft so, unnötige SF₆-Emissionen während der routinemäßigen Inspektion und Wartung zu reduzieren.

Der KS30-3-R eignet sich für GIS, SF₆-Leistungsschalter, gasisolierte Schaltanlagen und andere SF₆-gefüllte Elektrogeräte.

Hauptmerkmale

1. Drei-Parameter-SF₆-Gasanalyse

Der KS30-3-R integriert drei gängige SF₆-Gasqualitätsprüfungen in einem tragbaren Gerät:

Taupunkt + SF₆-Reinheit + SO₂

Dies ermöglicht es den Bedienern, den Feuchtigkeitsgehalt, die SF₆-Konzentration und den Zustand der Zersetzungsprodukte des Gases zu beurteilen, ohne separate Analysegeräte verwenden zu müssen.

2. Großer Taupunktmessbereich

Das Feuchtigkeitsmessmodul bietet einen Taupunktmessbereich von:

-80°C bis +20°C

Das Gerät unterstützt auch die Umrechnung zwischen Taupunkt und ppmv Feuchtigkeitskonzentration, wodurch die Messergebnisse je nach Anwendungsanforderung leichter zu interpretieren sind.

Die angegebene Genauigkeit beträgt:

±0,5°C

mit Frostpunkt-Ausgabe unter 0°C.

3. Elektronische Massenstromregelung

Das Analysegerät verwendet einen elektronischen Massendurchflussmesser zur Steuerung des Probenflusses bei:

0,25–0,35 L/min

Die Durchflussregelung ist darauf ausgelegt, stabile Messbedingungen aufrechtzuerhalten und den Einfluss von Durchflussänderungen auf den Messprozess zu reduzieren.

4. SF₆-Reinheitsmessung

Das integrierte Reinheitsmodul misst die SF₆-Konzentration über:

0–100 % SF₆

mit einer Ansprechzeit von:

≤30 Sekunden

Dies liefert eine schnelle Anzeige der SF₆-Konzentration im zu prüfenden Gerät.

5. Detektion von SO₂-Zersetzungsprodukten

Das Analysegerät kann SO₂ erkennen, eines der wichtigsten Zersetzungsprodukte, das zur Beurteilung des SF₆-Gaszustands verwendet wird.

Messbereich: 0–100 ppm
Empfindlichkeit: 0,1 ppm

Das SO₂-Messmodul eignet sich für die routinemäßige Inspektion von SF₆-gefüllten Elektrogeräten.

6. Integrierte SF₆-Gasrückgewinnung

Im Gegensatz zu einem einfachen Gasqualitätsanalysegerät verfügt der KS30-3-R über eine Rückgewinnungsfunktion.

Nach dem Messvorgang kann das entnommene SF₆-Gas zurückgewonnen werden, anstatt absichtlich in die Atmosphäre abgelassen zu werden.

Dies macht das Gerät besonders geeignet für Wartungsumgebungen, in denen SF₆-Emissionsreduzierung und Gasrückgewinnung wichtig sind.

7. Tragbares und feldtaugliches Design

Das kompakte Gehäuse misst nur:

132 * 283 * 308 mm

Das System unterstützt AC/DC-Betrieb mit Überladeschutz und bietet ≥5 Stunden Akkulaufzeit.

Dies macht das Analysegerät für Feldtests an Umspannwerken und anderen Wartungsstandorten für Elektrogeräte geeignet.

Messfunktionen

SF₆-Taupunkt / Feuchtigkeit

Das Feuchtigkeitsmodul misst den Taupunkt von SF₆-Gas und unterstützt die Umrechnung von Feuchtigkeit in ppmv.

Ansprechzeit

Für Messungen unter 0°C liefert das Gerät eine Frostpunkt-Ausgabe.

SF₆-Reinheitsanalyse

Das Reinheitsmodul misst die Konzentration von SF₆ im entnommenen Gas.

Die SF₆-Reinheitsmessung liefert eine schnelle Anzeige, ob das Gas die erforderliche Konzentration für die Anwendung erreicht.

SO₂-Zersetzungsproduktanalyse

Der KS30-3-R verfügt über ein SO₂-Detektionsmodul zur Überwachung von SF₆-Zersetzungsprodukten.

Die SO₂-Messung kann als Teil der routinemäßigen SF₆-Gaszustandsbewertung nach Betriebs-, Wartungs- oder fehlerbedingten Inspektionen von Elektrogeräten verwendet werden.

Gasrückgewinnungsfunktion

Die „-R“-Konfiguration fügt dem Gasanalysesystem eine SF₆-Rückgewinnungsfunktion hinzu.

Bei herkömmlichen Gasprüfungen wird normalerweise eine kleine Menge SF₆ zur Messung in das Analysegerät eingeleitet. Der KS30-3-R ist so konzipiert, dass das gemessene Gas nach der Analyse zurückgewonnen wird.

Typischer Prozess

Elektrogerät

↓

SF₆-Gassampling

↓

Taupunktmessung

↓

SF₆-Reinheitsmessung

↓

SO₂-Messung

↓

SF₆-Gasrückgewinnung

Diese Konfiguration hilft, unnötige SF₆-Freisetzungen bei wiederholten Wartungsprüfungen zu reduzieren.

Messprozess

Die typische Betriebsabfolge ist:

Schritt 1 – Anschließen

Schließen Sie das Analysegerät mit dem entsprechenden Gasschlauch und den Anschlussstücken an das SF₆-Gaskompartiment an.

Schritt 2 – Probenahme

Eine kontrollierte Menge SF₆-Gas gelangt über den Probenahme-Kreislauf in das Analysegerät.

Schritt 3 – Analyse

Das Gerät misst:

• Taupunkt / Feuchtigkeit
• SF₆-Reinheit
• SO₂-Konzentration

Schritt 4 – Aufzeichnen

Messdaten können im Gerät gespeichert und über die USB-Schnittstelle übertragen werden.

Schritt 5 – Rückgewinnung

Nach der Prüfung wird das entnommene SF₆-Gas über das integrierte Rückgewinnungssystem zurückgewonnen.

Systemspezifikationen

Datenverwaltung und Berichterstattung

Der KS30-3-R unterstützt die interne Speicherung von bis zu 200 Messdatensätze.

Die Standard-Verwaltungssoftware bietet Funktionen wie:

• Verwaltung von Messdaten
• Drucken von Testberichten
• Datenübertragung
• Umrechnung von Taupunkt / Feuchtigkeit
• Dokumentation von Testergebnissen

Dies ermöglicht die Aufbewahrung von Testergebnissen als Teil der Wartungs- und Inspektionsaufzeichnungen von Geräten.

Sondenschutz

Die Taupunktsonde ist durch einen Sinterfilter aus Edelstahl.

Der Schutzfilter reduziert den Einfluss von Partikeln und Verunreinigungen, die während der Feldmessung in das Sensorelement gelangen.

Dies ist besonders nützlich beim Testen von Gas aus Elektrogeräten, bei denen der Stromkreis geringe Mengen an Partikelverunreinigungen enthalten kann.

Typische Anwendungen

Der KS30-3-R ist für SF₆-Gasqualitätsprüfungen und Wartungsanwendungen konzipiert, einschließlich:

• GIS-Gasqualitätsprüfung
• SF₆-Leistungsschalterprüfung
• Inspektion von SF₆-Schaltanlagen
• Wartung von gasisolierten Umspannwerken
• Bewertung des SF₆-Gaszustands
• GIS-Inbetriebnahme
• Überholung von Leistungsschaltern
• Routinemäßige SF₆-Gasinspektion
• Wartungsprüfungen nach Wartungsarbeiten an Elektrogeräten

Warum ein kombiniertes SF₆-Analysegerät verwenden?

Ein kombiniertes Analysegerät kann Feldtests vereinfachen, indem es mehrere gängige Gasqualitätsmessungen in einem Gerät integriert.

Anstatt separate Geräte für Feuchtigkeits-, Reinheits- und Zersetzungsproduktprüfungen mitzuführen, bietet der KS30-3-R diese Messungen über ein tragbares System.

Die integrierte Rückgewinnungsfunktion unterstützt zudem SF₆-emissionsbewusste Wartungsverfahren.

Technische Spezifikationen

SF₆-Taupunkt / Feuchtigkeit

SF₆-Reinheit

SO₂

Allgemein

Häufig gestellte Fragen

Was misst der KS30-3-R?

Der KS30-3-R misst SF₆-Taupunkt, SF₆-Reinheit und SO₂-Zersetzungsprodukte.

Was ist der Taupunktmessbereich?

Der Taupunktmessbereich beträgt -80°C bis +20°C, mit Unterstützung für die Umrechnung von Feuchtigkeit in ppmv.

Kann das Analysegerät SF₆ nach der Prüfung zurückgewinnen?

Ja. Die „-R“-Konfiguration beinhaltet eine SF₆-Gasrückgewinnungsfunktion, die dazu dient, das entnommene Gas nach der Messung zurückzugewinnen.

Was ist der SF₆-Reinheitsmessbereich?

Das Reinheitsmodul misst 0–100 % SF₆.

Welchen SO₂-Bereich kann gemessen werden?

Der SO₂-Messbereich beträgt 0–100 ppm, mit einer Empfindlichkeit von 0,1 ppm.

Wie lange kann das Analysegerät mit Akku betrieben werden?

Das AC/DC-Dual-Modus-System bietet eine angegebene Akkulaufzeit von mindestens 5 Stunden, mit Überladeschutz.

Wie viele Testdatensätze können gespeichert werden?

Der interne Datenspeicher unterstützt bis zu 200 Messdatensätze.

Ist der KS30-3-R für die GIS-Wartung geeignet?

Ja. Das Analysegerät ist für SF₆-Gasqualitätsprüfungen im Feld konzipiert, wie z. B. für die Wartung von GIS, SF₆-Leistungsschaltern und SF₆-Schaltanlagen.

KSTONE SF₆-Gasanalyse-Lösungen

KSTONE bietet SF₆-Gasanalyse-Lösungen für Taupunkt, SF₆-Reinheit, SO₂ und andere SF₆-Zersetzungsprodukte.

Für Anwendungen, die unterschiedliche Kombinationen von Gasparametern erfordern, kann KSTONE modulare und kundenspezifische Analysegeräte-Konfigurationen gemäß den Messanforderungen des Kunden anbieten.

Für SF₆-Gasanalyse mit höheren Parametern bietet KSTONE auch konfigurierbare Systeme an, die zusätzliche Komponenten wie H₂S, HF, CO, O₂ und andere Gase abdecken, je nach gewählter Konfiguration.
