Vollautomatischer SF6-Servicewagen zum Abrufen, Staubsaugen und Laden
| Herkunftsort | Shanghai |
|---|---|
| Markenname | KSTONE |
| Zertifizierung | ISO-9001 |
| Modellnummer | KSLH-30WY/20-63-300MZ |
| Dokumentieren | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| Min Bestellmenge | 1 |
| Preis | $40000-$50000 |
| Verpackung Informationen | Kartonkasten des hölzernen Kastens |
| Lieferzeit | 45 Tage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 100 Einheiten pro Jahr |
Produktdetails
| Erholung des Anfangsdrucks | 0,8 MPa | Erholung Enddruck | ≤1 kPa |
|---|---|---|---|
| Erholungszeit pro 1 m³ | ≤0,3 h/m³ | Ultimatives Vakuum | ≤10 Pa |
| Vakuumerhaltung | ≤400 Pa Anstieg nach 24 Stunden von 133 Pa | Volumen des Lagerbehälters | 300 L |
| Hervorheben | vollautomatischer SF6-Servicewagen,Rückgewinnungssystem für SF6 mit Staubsauger,SF6-Ladegurt für den Betrieb |
||
Produkt-Beschreibung
Vollautomatischer SF₆-Service-Wagen zur Rückgewinnung, Evakuierung & Befüllung – KSLH-30WY/20-63-300MZ
Integriertes SF₆-Rückgewinnungs-, Evakuierungs-, Befüllungs-, Speicher- & Gastrocknungssystem mit 300 L Speichertank
Produktübersicht

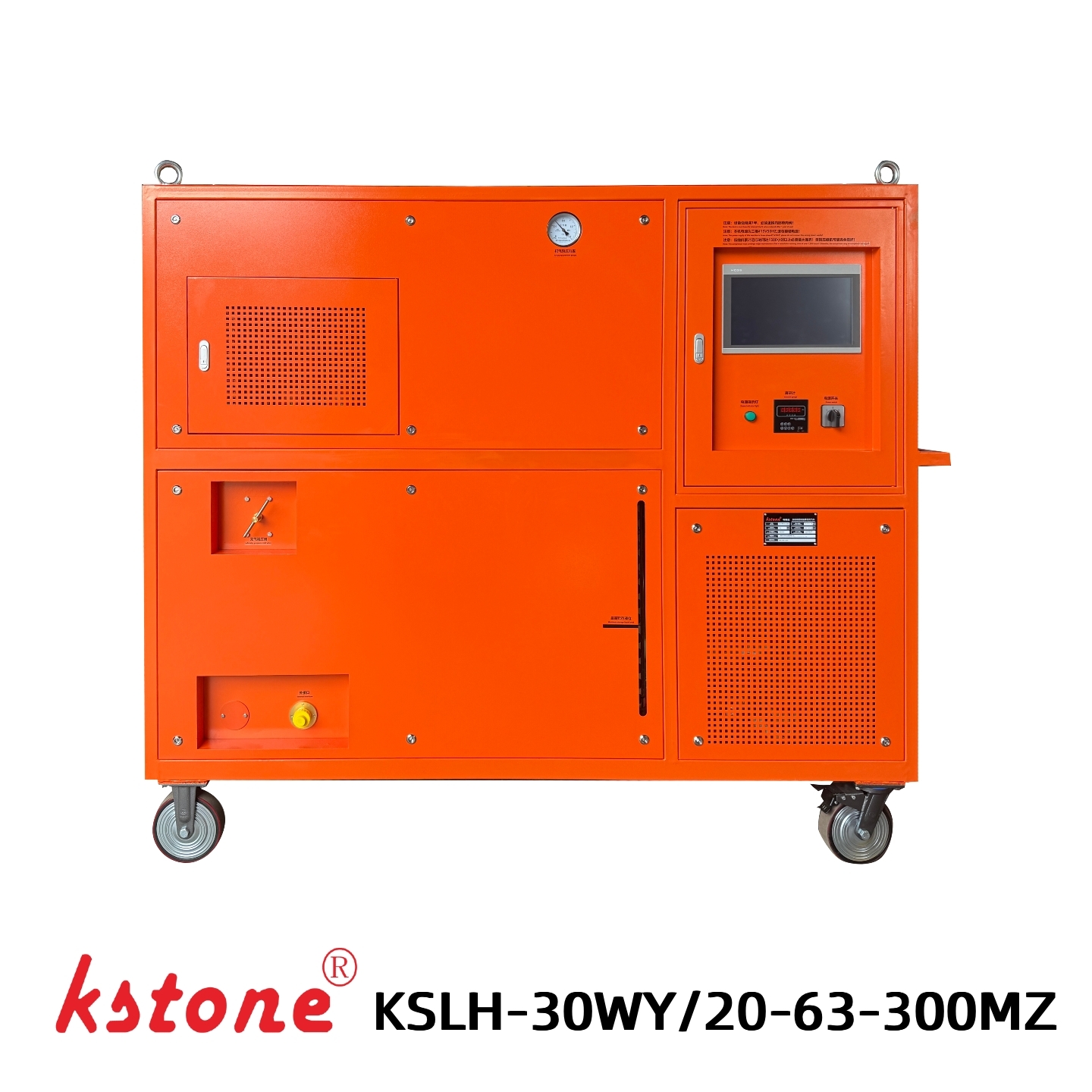

Der KSLH-30WY/20-63-300MZ Vollautomatische SF₆-Service-Wagen ist ein integriertes SF₆-Gasmanagementsystem, das für die Rückgewinnung, Evakuierung, Befüllung, Speicherung, Zylinderbefüllung und Trocknung von SF₆-Gaswährend der Herstellung, Installation, Inbetriebnahme und Wartung von SF₆-elektrischen Betriebsmitteln entwickelt wurde.
Das System verwendet ein Hochdruckverflüssigungsprinzip. Bei der SF₆-Rückgewinnung wird das Gas auf einen höheren Druck komprimiert und zur effizienten Speicherung oder Übertragung in Gasflaschen verflüssigt. Ein integriertes Filtrations- und Trocknungssystem hilft, Feuchtigkeit und Verunreinigungen aus dem zurückgewonnenen SF₆-Gas zu entfernen.
Ausgestattet mit einem SPS-Touchscreen-Steuerungssystem, bietet der Service-Wagen automatische Betriebsmodi für Evakuierung, SF₆-Rückgewinnung, balancierte Befüllung und kompressorunterstützte Befüllung. Der Prozessablauf und der Betriebszustand können direkt auf dem Touchscreen angezeigt werden, was die Bedienung vereinfacht und manuelle Eingriffe reduziert.
Das System verwendet ein luftgekühltes Design und eine mobile Schubkarrenkonfiguration, die den Betrieb ohne externe Wasserquelle ermöglicht.
Mit einem 300 L Speichertank, einem 30 m³/h SF₆-Kompressor und einer 63 m³/h Vakuumpumpe ist der KSLH-30WY/20-63-300MZ für professionelle SF₆-Gasmanagementanwendungen mit GIS, Leistungsschaltern und anderen SF₆-isolierten elektrischen Betriebsmitteln geeignet.
Hauptmerkmale
Vollautomatische SPS-Steuerung
Das integrierte SPS-Steuerungssystem bietet automatische Betriebsmodi für Evakuierung, Rückgewinnung, balancierte Befüllung und kompressorunterstützte Befüllung. Der Prozessablauf und die Betriebsparameter werden auf dem Touchscreen angezeigt.
Hochdruck-SF₆-Verflüssigung
Das System nutzt die Hochdruckverflüssigungstechnologie, um zurückgewonnenes SF₆-Gas zur effizienten Speicherung in Flüssigkeit umzuwandeln, was die Rückgewinnungseffizienz verbessert und den Speicherplatzbedarf reduziert.
Integrierte SF₆-Rückgewinnung, Evakuierung & Befüllung
Ein Service-Wagen kombiniert mehrere wesentliche SF₆-Handhabungsfunktionen, einschließlich Gasrückgewinnung, Vakuum-Evakuierung, Befüllung, Speicherung und Zylinderbefüllung.
300 L SF₆-Speichertank
Der integrierte Speichertank hat ein Nennvolumen von 300 L und eine Flüssig-SF₆-Speicherkapazität von bis zu 300 kg, was eine On-Board-Speicherung während Servicearbeiten ermöglicht.
Hochleistungs-Vakuumsystem
Das System ist mit einer 63 m³/h Vakuumpumpe mit einem Endvakuum von ≤10 Pa zur Evakuierung von SF₆-elektrischen Betriebsmitteln vor der Gasbefüllung ausgestattet.
Gastrocknung & -reinigung
Ein Filtrations- und Trocknungssystem ist in den SF₆-Rückgewinnungsprozess integriert. Der selbstregenerierende Adsorptionsmittel-Filter verwendet Vakuum-Heizungsaktivierungsregeneration, um die Trocknungsleistung des Systems aufrechtzuerhalten.
Luftgekühltes Mobil-Design
Die luftgekühlte Konfiguration eliminiert die Notwendigkeit einer externen Wasserquelle. Die mobile Schubkarrenstruktur ermöglicht den bequemen Transport des Service-Wagens in Service- und Wartungsbereichen.
Hauptfunktionen
- Vollautomatische SF₆-Gasrückgewinnung
- SF₆-Vakuum-Evakuierung
- SF₆-Gasbefüllung
- Balancierte Druckbefüllung
- Kompressorunterstützte Befüllung
- SF₆-Gasspeicherung
- SF₆-Zylinderbefüllung
- SF₆-Gasfiltration
- SF₆-Gastrocknung
- SF₆-Gasreinigung
- Selbstregenerierende Adsorptionsmittel-Filtration
- SPS-Touchscreen-Steuerung
Anwendungen
Der KSLH-30WY/20-63-300MZ ist für SF₆-Gasmanagementoperationen im Zusammenhang mit der Herstellung, Installation, Inbetriebnahme und Wartung von elektrischen Betriebsmitteln konzipiert.
GIS-Wartung
Das System kann zur Rückgewinnung von SF₆ vor der GIS-Wartung und zur Evakuierung der Anlage vor dem Wiederbefüllen mit SF₆-Gas verwendet werden.
SF₆-Leistungsschalter
Geeignet für SF₆-Rückgewinnung, Evakuierung und Gasbefüllung während der Installation, Wartung und Instandhaltung von Leistungsschaltern.
Herstellung von SF₆-elektrischen Betriebsmitteln
Die integrierten Funktionen zur Rückgewinnung, Evakuierung und Befüllung machen das System geeignet für die SF₆-Gashandhabung während der Produktion und Montage von SF₆-isolierten elektrischen Betriebsmitteln.
Installation & Inbetriebnahme von Betriebsmitteln
Der Service-Wagen kann zur Vakuum-Evakuierung und SF₆-Befüllung bei der Installation und Inbetriebnahme von GIS und anderen SF₆-isolierten Betriebsmitteln verwendet werden.
SF₆-Gasrückgewinnung & -speicherung
Zurückgewonnenes SF₆ kann verflüssigt und im integrierten 300 L Speichertank gespeichert oder in Gasflaschen umgefüllt werden.
SF₆-Gaswiederverwendung & -aufbereitung
Das Filtrations- und Trocknungssystem hilft bei der Aufbereitung von zurückgewonnenem SF₆-Gas vor der weiteren Speicherung oder Wiederverwendung, abhängig von Gasqualität und Anwendungsanforderungen.
Technische Spezifikationen
Systemleistung
| Parameter | Spezifikation |
|---|---|
| Modell | KSLH-30WY/20-63-300MZ |
| Systemtyp | Vollautomatisch, Hochdruckverflüssigung, Luftgekühlt, Mobil |
| Betriebsumgebungstemperatur | -10°C bis 40°C |
| Anfangsdruck der Rückgewinnung | 0,8 MPa |
| Enddruck der Rückgewinnung | ≤1 kPa |
| Zeit für Rückgewinnung pro 1 m³ | ≤0,3 h/m³ |
| Anfangsdruck der Befüllung | ≤133 Pa |
| Enddruck der Befüllung | 0,7 MPa |
| Zeit für Befüllung pro 1 m³ | ≤0,15 h/m³ |
| Evakuierungszeit | ≤0,45 h/m³ von 0,1 MPa bis 133 Pa |
| Endvakuum | ≤10 Pa |
| Vakuumhaltung | ≤400 Pa Anstieg nach 24 h von 133 Pa |
| Jährliche Leckagerate | ≤0,5% |
| Feuchtigkeitsgehalt des zurückgewonnenen SF₆ | ≤60 ppm/V |
| Speichermethode | Flüssig |
| Speicherdruck | 3,9 MPa |
| Volumen des Speichertanks | 300 L |
| Speicherkapazität (Flüssig) | 300 kg |
| Verflüssigungsmethode | Hochdruckverflüssigung |
| Adsorptionsmittel-Regeneration | Vakuum-Heizungsaktivierung |
| Stromversorgung | 3-phasig, 4-Leiter, 415 V, 50 Hz |
| Gesamtleistung | ≤18 kW |
| Geräuschpegel | ≤75 dB(A) |
| Gerätegewicht | ≤1.000 kg |
SF₆-Kompressor
Der KSLH-30WY/20-63-300MZ ist mit einem halbhermetischen, luftgekühltem SF₆-Kompressor ausgestattet, der für Hochdruck-SF₆-Rückgewinnung und -verflüssigung ausgelegt ist.
| Parameter | Spezifikation |
|---|---|
| Kompressortyp | Halbhermetisch, Luftgekühlt |
| Theoretische Verdrängung | 30 m³/h |
| Maximaler Ausgangsdruck | 5 MPa |
| Zulässiger Ausgangsdruck | 4,7 MPa |
| Minimal zulässiger Ansaugdruck | 53 kPa |
| Maximal zulässiger Ansaugdruck | 0,3 MPa |
| Maximale Ausgangstemperatur | 130°C |
| Leistung | 11 kW |
| Stromversorgung | 3-phasig, 415 V, 50 Hz |
Vakuumpumpensystem
Das System verfügt über ein Hochleistungs-Vakuumpumpensystem zur Evakuierung von SF₆-elektrischen Betriebsmitteln vor der Gasbefüllung.
| Parameter | Spezifikation |
|---|---|
| Pumpgeschwindigkeit | 63 m³/h |
| Endvakuum | ≤10 Pa |
| Schmieröl | PRO100 |
| Leistung | 2,2 kW |
| Stromversorgung | 3-phasig, 415 V, 50 Hz |
Ölfreie Vakuumpumpe
Eine zusätzliche ölfreie Vakuumpumpe ist im System integriert.
| Parameter | Spezifikation |
|---|---|
| Pumpgeschwindigkeit | 20 m³/h |
| Endvakuum | ≤10 Pa |
| Schmieröl | Keins |
| Leistung | 3 kW |
| Stromversorgung | 3-phasig, 415 V, 50 Hz |
SF₆-Speichertank
Der integrierte Speichertank ermöglicht die Speicherung von zurückgewonnenem SF₆ in flüssiger Form nach dem Hochdruckverflüssigungsprozess.
| Parameter | Spezifikation |
|---|---|
| Behälterkategorie | Klasse II |
| Auslegungdruck | 3,9 MPa |
| Material | Kohlenstoffstahl |
| Auslegungstemperatur | 100°C |
| Volumen des Speichertanks | 300 L |
| Speicherkapazität | 300 kg |
Funktionsprinzip
Der KSLH-30WY/20-63-300MZ kombiniert einen SF₆-Kompressor, ein Vakuumpumpensystem, einen Speichertank, ein Filtrations- und Trocknungssystem, Ventile und Messinstrumente zu einem integrierten Service-Wagen.
Bei der SF₆-Rückgewinnung saugt der Kompressor SF₆-Gas aus dem elektrischen Betriebsmittel an und komprimiert es auf hohen Druck. Basierend auf den Druck-Temperatur-Eigenschaften von SF₆ wird das komprimierte Gas verflüssigt und in den Speichertank oder eine angeschlossene Gasflasche übertragen.
Während des Rückgewinnungsprozesses hilft das Filtrations- und Trocknungssystem, Feuchtigkeit und Partikelverunreinigungen aus dem zurückgewonnenen SF₆-Gas zu entfernen.
Zur Evakuierung evakuiert das Vakuumpumpensystem Luft und Restgas aus dem elektrischen Betriebsmittel vor der SF₆-Befüllung.
Zur Befüllung bietet das System zwei automatische Befüllungsmodi:
- Balancierte Befüllung unter Verwendung des Drucks des Speichertanks
- Kompressorunterstützte Befüllung für Anwendungen, die einen höheren Befüllungsdruck erfordern
Diese integrierte Konfiguration ermöglicht es einem Service-Wagen, die wichtigsten SF₆-Gasmanagementoperationen durchzuführen, die bei der Wartung von elektrischen Betriebsmitteln erforderlich sind.
Automatische Betriebsmodi
Das SPS-Steuerungssystem bietet vier Haupt-Betriebsmodi.
Evakuierung
Das Vakuumsystem evakuiert das angeschlossene elektrische Betriebsmittel auf das erforderliche Vakuum-Niveau vor der SF₆-Befüllung.
SF₆-Rückgewinnung
SF₆-Gas wird aus dem angeschlossenen elektrischen Betriebsmittel zurückgewonnen und zur Speicherung verflüssigt.
Balancierte Befüllung
SF₆ wird unter Verwendung des im Speichertank vorhandenen Drucks in das elektrische Betriebsmittel gefüllt.
Kompressorunterstützte Befüllung
Der SF₆-Kompressor liefert zusätzlichen Druck während der Befüllung, wenn der Druck des Speichertanks allein nicht ausreicht.
Steuerungssystem
Die SPS-Touchscreen-Oberfläche bietet eine klare Anzeige des Systemprozessablaufs und des Betriebszustands.
Einstellbare Betriebsparameter umfassen:
- Vakuum-Stoppwert
- Vakuum-Stoppverzögerung
- Kompressor-Schutzeinstellung
- Befüllungs-Ende-Einstellung
- Befüllungs-Ende-Verzögerung
- Rückgewinnungs-Ende-Einstellung
- Rückgewinnungs-Ende-Verzögerung
Das System bietet auch eine manuelle Bedienoberfläche zur Steuerung einzelner Ventile und Komponenten, falls erforderlich.
Filtrations- & SF₆-Gastrocknungssystem
Der KSLH-30WY/20-63-300MZ enthält ein Filtrations- und Trocknungssystem zur Aufbereitung von zurückgewonnenem SF₆-Gas.
Das System verwendet einen selbstregenerierenden Adsorptionsmittel-Filter. Das Adsorptionsmittel kann durch Vakuum-Heizungsaktivierung regeneriert werden, was die Notwendigkeit eines häufigen Austauschs des Trocknungsmediums reduziert.
Der angegebene Feuchtigkeitsgehalt von zurückgewonnenem SF₆ beträgt ≤60 ppm/V unter den angegebenen Testbedingungen.
Standardzubehör
| Nr. | Name und Spezifikation | Einheit | Menge |
|---|---|---|---|
| 1 | Vollautomatischer Rückgewinnungs-, Evakuierungs- und Befüllungswagen | Satz | 1 |
| 2 | Benutzerhandbuch | Kopie | 1 |
| 3 | Konformitätszertifikat | Kopie | 1 |
| 4 | Doppellagiger Stahlgeflecht-Gummischlauch M27×1,5×5(m), ein Ende mit Kugelhahn-Flaschenanschluss, ein Ende mit DN20-Selbstschlusskupplung | Stück | 1 |
| 5 | Doppellagiger Stahlgeflecht-Gummischlauch M27×1,5×10(m), beide Enden mit DN20-Selbstschlusskupplungen | Stück | 1 |
| 6 | Dichtring M36×2 | Stück | 5 |
| 7 | Dichtring M27×1,5 | Stück | 10 |
| 8 | Stromkabel | m | 10 |
Hinweis: Schlauchleitungen, Verbinder und Adapter können entsprechend den Schnittstellen der SF₆-elektrischen Betriebsmittel und Gasflaschen des Kunden angepasst werden.
Warum KSLH-30WY/20-63-300MZ wählen?
Ein System für die komplette SF₆-Wartung
Rückgewinnung, Evakuierung, Befüllung, Speicherung, Zylinderbefüllung, Filtration und Trocknung sind in einem mobilen Service-Wagen integriert.
Automatischer Betrieb
Das SPS-Steuerungssystem vereinfacht die Bedienung komplexer SF₆-Handhabungsprozesse und ermöglicht dem Benutzer die Auswahl verschiedener automatischer Betriebsmodi.
Hocheffiziente SF₆-Rückgewinnung
Das Hochdruckverflüssigungsprinzip ermöglicht die Verflüssigung von zurückgewonnenem SF₆ zur effizienten Speicherung und Übertragung.
Große 300 L Speicherkapazität
Der integrierte 300 L Speichertank bietet eine beträchtliche On-Board-Kapazität für zurückgewonnenes SF₆.
Hohe Vakuumleistung
Mit einer 63 m³/h Vakuumpumpe und einem Endvakuum von ≤10 Pa ist das System für die Vakuum-Evakuierung vor der SF₆-Befüllung geeignet.
Keine externe Wasserquelle erforderlich
Das luftgekühlte Design eliminiert die Notwendigkeit einer Kühlwasserversorgung, was den Service-Wagen für den Feldeinsatz bequemer macht.
FAQ
Was ist ein vollautomatischer SF₆-Service-Wagen?
Ein vollautomatischer SF₆-Service-Wagen ist ein integriertes System zur SF₆-Gasrückgewinnung, Evakuierung, Befüllung, Speicherung und verwandten Gasaufbereitungsoperationen. Er kombiniert Kompressoren, Vakuumpumpen, Speichertanks, Ventile, Instrumente und Steuerungssysteme in einer mobilen Einheit.
Welche Funktionen bietet der KSLH-30WY/20-63-300MZ?
Das System bietet Funktionen zur SF₆-Rückgewinnung, Evakuierung, Befüllung, Speicherung, Zylinderbefüllung, Filtration, Trocknung und Reinigung.
Wie viel SF₆ kann der Speichertank aufnehmen?
Der integrierte Speichertank hat ein Volumen von 300 L und eine angegebene Flüssig-SF₆-Speicherkapazität von 300 kg.
Was ist die SF₆-Rückgewinnungskapazität?
Das System verwendet einen 30 m³/h SF₆-Kompressor. Unter den angegebenen Betriebsbedingungen beträgt die Rückgewinnungszeit ≤0,3 h/m³.
Welchen Vakuumgrad kann das System erreichen?
Das Vakuumsystem hat ein Endvakuum von ≤10 Pa.
Wie schnell kann das System SF₆-elektrische Betriebsmittel evakuieren?
Die angegebene Evakuierungszeit beträgt ≤0,45 h/m³ von 0,1 MPa bis 133 Pa, abhängig vom tatsächlichen Anlagenvolumen und den Betriebsbedingungen.
Kann der KSLH-30WY/20-63-300MZ SF₆ in elektrische Betriebsmittel zurückbefüllen?
Ja. Das System bietet sowohl balancierte Befüllung als auch kompressorunterstützte Befüllung-Modi.
Kann das System SF₆ in Gasflaschen füllen?
Ja. Der Service-Wagen unterstützt die SF₆-Übertragung und Zylinderbefüllung.
Enthält das System SF₆-Trocknung und -Reinigung?
Ja. Das System enthält Filtrations- und Trocknungskomponenten, einschließlich eines selbstregenerierenden Adsorptionsmittel-Filters. Der angegebene Feuchtigkeitsgehalt von zurückgewonnenem SF₆ beträgt ≤60 ppm/V.
Benötigt der SF₆-Service-Wagen Kühlwasser?
Nein. Das System verwendet ein luftgekühltes Design, daher ist keine externe Kühlwasserquelle erforderlich.
Kann die Ausrüstung angepasst werden?
Ja. KSTONE kann Schlauchleitungen, Adapter, Schnittstellen, Speicherkapazität, Stromversorgung und andere Systemkonfigurationen entsprechend den SF₆-Betriebsmitteln und Anwendungsanforderungen des Kunden anpassen.
Verwandte SF₆-Gasmanagementgeräte
Für unterschiedliche SF₆-Gasmanagementanforderungen bietet KSTONE auch:
- SF₆-Gasrückgewinnungsgeräte
- Vollautomatische SF₆-Rückgewinnungs- & Wiederbefüllungssysteme
- SF₆-Gasrückgewinnungs- & -reinigungssysteme
- SF₆-Vakuumpumpensysteme
- SF₆-Gasanalysatoren
- SF₆-Leckdetektoren
- SF₆/N₂-Mischgassystem
Fordern Sie eine SF₆-Service-Wagen-Lösung an
Suchen Sie ein vollautomatisches SF₆-Rückgewinnungs-, Evakuierungs- und Befüllungssystem für GIS, Leistungsschalter oder andere SF₆-isolierte elektrische Betriebsmittel?
Kontaktieren Sie KSTONE mit Ihrer Anlagen-Spannungsebene, SF₆-Gaskapazität, erforderlicher Speicherkapazität, Anschluss-Schnittstelle und Stromversorgungsanforderungen. Unser technisches Team kann eine geeignete SF₆-Service-Wagen-Konfiguration für Ihre Anwendung empfehlen.
