Hochkapazitäts-SF6-Gasbehandlungssystem für die Rückgewinnung, Lagerung, Vakuumpumpen, Füllung und Behandlung

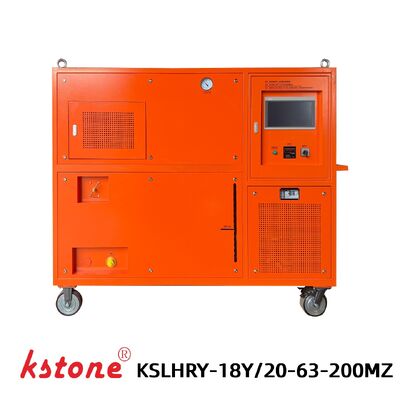

KSLHRY-18Y/20-63-200MZ (415 V) SF6-Gasrückgewinnungsgerät

Hochdruckverflüssigungs-SF6-Gasrückgewinnungssystem mit 600-Liter-Lagertank

DerKSTONE KSLHRY-18Y/20-63-200MZ (415 V) SF6-Gasrückgewinnungsgerätist ein Hochleistungs-SF6-Gashandhabungssystem, das für die Rückgewinnung, Lagerung, Vakuumpumpe, Abfüllung und Behandlung von Schwefelhexafluorid (SF6)-Gas aus GIS, Leistungsschaltern und anderen SF6-isolierten elektrischen Geräten konzipiert ist.

Mit aMethode zur Rückgewinnung durch HochdruckverflüssigungDas System komprimiert SF6 auf einen hohen Druck und wandelt es zur effizienten Lagerung in flüssige Form um. Es integriert einen SF6-Kompressor, eine Vakuumpumpe, einen 600-Liter-Lagertank, ein Filtersystem und ein Trocknungssystem in einer mobilen Einheit.

MitSPS-Touchscreen-SteuerungMit Luftkühlung und einer Speicherkapazität von 600 l eignet sich dieses SF6-Gasrückgewinnungssystem für Hersteller von Elektrogeräten, Umspannwerke, Energieversorger und SF6-Wartungsanwendungen, die eine Gashandhabung mit hoher Kapazität erfordern.

Hauptmerkmale

Rückgewinnung durch Hochdruckverflüssigung

Der SF6-Kompressor nutzt die Hochdruckverflüssigungstechnologie, um zurückgewonnenes SF6 in flüssige Form umzuwandeln und so eine effiziente Lagerung und Flaschenbefüllung zu ermöglichen.

600 l SF6-Speicherkapazität

Das Integrierte600-Liter-Lagerbehälterunterstützt sowohl die Speicherung von gasförmigem als auch flüssigem SF6 und bietet ausreichend Kapazität für groß angelegte SF6-Rückgewinnungsvorgänge.

Multifunktionale Handhabung von SF6-Gas

Ein System integriert:

• SF6-Gasrückgewinnung
• Lagerung von SF6-Gas
• Vakuumpumpen
• SF6-Gasfüllung
• SF6-Flaschenfüllung
• Gasfiltration
• Gastrocknung

Automatische SPS-Steuerung

Die SPS-Touchscreen-Schnittstelle bietet ein intuitives Steuerungssystem mit speziellen Betriebsmodi für Vakuumpumpen, Rückgewinnung, Befüllung und Zylinderbefüllung.

Selbstregeneratives Trocknungssystem

Der eingebaute Trocknungsfilter nutztRegeneration der Aktivierung der VakuumheizungDadurch kann das Trocknungssystem für den wiederholten Betrieb regeneriert werden.

Luftgekühltes und mobiles Design

Das System nutzt Luftkühlung und benötigt keine externe Wasserquelle, wodurch es für den Einsatz vor Ort und für Wartungsarbeiten geeignet ist.

SF6-Gasbehandlung

Während des Rückgewinnungsprozesses hilft das integrierte Filter- und Trocknungssystem dabei, Feuchtigkeit und Feuchtigkeit zu entfernenfeste Partikelaus zurückgewonnenem SF6-Gas.

Hauptfunktionen

SF6-Gasrückgewinnung und -speicherung

Das System gewinnt SF6-Gas aus Elektrogeräten zurück und speichert es im integrierten 600-Liter-Lagerbehälter. Hochdruckverflüssigung verbessert die Speichereffizienz.

Vakuumpumpen

Zum Evakuieren elektrischer SF6-Geräte vor dem Befüllen oder der Inbetriebnahme mit Gas steht eine spezielle Vakuumpumpe zur Verfügung.

SF6-Gasfüllung

Über die Befüllanlage kann gespeichertes SF6 wieder in die Schaltanlage zurückgeführt werden. Der Fülldruck kann über das Druckminderventil reguliert werden.

SF6-Zylinderfüllung

Der Hochdruckkompressor ermöglicht die Überführung des zurückgewonnenen SF6 in externe SF6-Zylinder.

Das Befüllen von SF6-Flaschen ist ein technischer Vorgang und sollte nur von geschultem Personal unter Einhaltung der geltenden Sicherheitsverfahren durchgeführt werden.

Filtration und Trocknung

Der Rückgewinnungskreislauf umfasst eine Filterung und ein regeneratives Trocknungssystem, um die Qualität des zurückgewonnenen SF6 während der Handhabung aufrechtzuerhalten.

Technische Spezifikationen

Parameter	Spezifikation
Modell	KSLHRY-18Y/20-63-200MZ(415V)
Typ	Hochdruckverflüssigung, luftgekühlt, mobil
Umgebungstemperatur	-10°C bis 40°C
Wiederherstellungsanfangsdruck	≤ 10 bar
Wiederherstellungsenddruck	≤ 0 MPa
Füllanfangsdruck	≤ 133 Pa
Füllenddruck	≤ 10 bar
Ultimatives Vakuum	≤ 2 × 10⁻³ mbar
Jährliche Leckrate	≤ 0,5 %
Zurückgewonnene SF6-Feuchtigkeit	≤ 60 ppm/V
Gehalt an wiedergewonnenem SF6-Öl	0 ppm
Speichermodus	Gas / Flüssigkeit
Druck im Lagertank	50 bar
Lagertankvolumen	600 L
Flüssigkeitsspeicherkapazität	600 kg
Verflüssigungsmethode	Hochdruckverflüssigung
Regeneration des Trocknungsfilters	Regeneration durch Aktivierung der Vakuumheizung
Stromversorgung	3 Phasen, 415 V, 50 Hz
Gesamtleistung	≤ 15 kW
Geräuschpegel	≤ 75 dB(A)
Gewicht der Ausrüstung	≤ 600 kg

SF6-Kompressor

Parameter	Spezifikation
Kompressortyp	Luftgekühlter Kolben
Theoretische Verschiebung	6 m³/h
Maximaler Förderdruck	30 bar
Zulässiger Förderdruck	28 bar
Minimal zulässiger Saugdruck	50 mbar
Maximal zulässiger Saugdruck	5 bar
Maximale Abgastemperatur	130°C
Kompressorleistung	2,2 kW

Vakuumpumpe

Parameter	Spezifikation
Pumpgeschwindigkeit	40 m³/h
Ultimatives Vakuum	≤ 0,1 mbar
Leistung	2,2 kW

Lagertank

Parameter	Spezifikation
Containerkategorie	Typ II
Auslegungsdruck	39 bar
Auslegungstemperatur	100°C
Volumen	600 L
Flüssigkeitsspeicherkapazität	600 kg

Funktionsprinzip

Der KSLHRY-18Y/20-63-200MZ (415 V) kombiniert eineSF6-Kompressor, Vakuumpumpe, Lagerbehälter, Filtersystem, Trocknungssystem, Ventile und Messgeräte.

Bei der SF6-Rückgewinnung erhöht der Kompressor den Druck des rückgewonnenen Gases. Basierend auf den Druck-Temperatur-Eigenschaften von SF6 wird das Gas unter Hochdruckbedingungen verflüssigt und im 600-Liter-Speicherbehälter gespeichert.

Gleichzeitig hilft das Filter- und Trocknungssystem bei der EntfernungFeuchtigkeit und feste Partikelbeim Umgang mit Gas.

Anschließend kann das System das gespeicherte SF6 zum Befüllen mit Gas verwenden oder SF6 über den Hochdruck-Füllkreislauf in externe Flaschen umfüllen.

SPS-Automatiksteuerung

Das SPS-Touchscreen-Steuerungssystem bietet spezielle Betriebsmodi für verschiedene SF6-Handhabungsverfahren.

Automatische Betriebsmodi

• Vakuumpumpen
• SF6-Wiederherstellung
• SF6-Füllung
• Lagertank-zu-Zylinder-Befüllung
• Wiederherstellung der Zylinderpipeline

Das System bietet außerdem eine manuelle Bedienoberfläche für die Steuerung einzelner Ventile und Komponenten während der Inbetriebnahme und Wartung.

Der KSLHRY-18Y/20-63-200MZ (415 V) ist für die Handhabung von SF6-Gas geeignet bei:

• GIS-Installation und Inbetriebnahme
• GIS-Wartung
• Wartung von SF6-Leistungsschaltern
• Wartung von Umspannwerken
• Herstellung elektrischer SF6-Geräte
• Rückgewinnung und Lagerung von SF6-Gas
• SF6-Flaschenfüllung
• Austausch und Überholung elektrischer Geräte

Es eignet sich besonders für Anwendungen, die Folgendes erfordernSF6-Speicher mit großer Kapazität und umfassende Gashandhabungsfunktionen.

Das Standardpaket beinhaltet:

• 1 × SF6-Gasrückgewinnungsgerät
• 1 × Benutzerhandbuch
• 1 × Konformitätsbescheinigung
• 1 × 5 m doppellagiger Stahldrahtgeflechtschlauch mit selbstdichtendem DN20-Anschluss und Zylinderkugelhahnanschluss
• 1 × 10 m doppellagiger Gummischlauch mit Stahldrahtgeflecht und selbstdichtenden DN20-Anschlüssen
• 10 × M27 × 1,5 Dichtungen
• 10 × M36 × 2 Dichtungen
• 1 × M36 × 2 Innengewinde auf M27 × 1,5 Außengewinde-Adapter
• 1 × Schraubenschlüssel
• 1 × Regenschutzhülle

Schläuche, Anschlüsse und Adapter können auch entsprechend der GIS-, Leistungsschalter- oder SF6-Geräteschnittstelle des Kunden angepasst werden.

KSTONE ist spezialisiert aufAusrüstung zur Rückgewinnung, Handhabung, Prüfung und Behandlung von SF6-Gasfür Energieübertragungs- und -verteilungsanwendungen.

Unsere SF6-Gasrückgewinnungssysteme sind für unterschiedliche Gerätekapazitäten und Betriebsanforderungen konzipiert, von tragbaren Rückgewinnungseinheiten bis hin zu automatischen SF6-Servicesystemen mit großer Kapazität.

Für Projekte, die maßgeschneiderte Konfigurationen erfordern, kann KSTONE Lösungen anbieten, die auf Folgendem basieren:

• SF6-Gaskapazität
• Wiederherstellungsgeschwindigkeit
• Speichervolumen
• Stromversorgung
• Vakuumanforderungen
• Anforderungen an die Gasbefüllung
• GIS- und Leistungsschalterschnittstellen
• Automatischer oder manueller Betrieb

Kontaktieren Sie KSTONE, um Ihre Anforderungen an die SF6-Gasrückgewinnung zu besprechen.

Für eine komplette SF6-Gashandhabungslösung könnten Sie auch an Folgendem interessiert sein:

SF6-Gasrückgewinnungssysteme
Entdecken Sie verschiedene Konfigurationen für Rückgewinnung, Vakuumieren, Befüllen und Lagern.

SF6-Gasanalysatoren
Messen Sie SF6-Reinheit, Feuchtigkeit und Zersetzungsprodukte nach Wartung oder Gasrückgewinnung.

SF6-Lecksucher
Lokalisieren Sie SF6-Leckagen aus GIS, Leistungsschaltern, Ventilen und anderen SF6-Geräten.

SF6-Vakuumpumpsysteme
Spezielle Vakuumlösungen für die Evakuierung elektrischer SF6-Geräte.

Ausrüstung zum Mischen und Laden von SF6/N₂-Gas
Für Anwendungen, die eine kontrollierte Mischung und Befüllung von SF6/N₂-Gas erfordern.

Es ist zum Rückgewinnen, Lagern, Absaugen, Abfüllen und Handhaben von SF6-Gas aus GIS, Leistungsschaltern und anderen SF6-isolierten elektrischen Geräten konzipiert.

Das System ist ausgestattet mit einem600L Lagertankmit einer angegebenen Flüssigkeitsspeicherkapazität von bis zu 600 kg.

Ja. Das System nutzt den Hochdruck-SF6-Kompressor, um zurückgewonnenes SF6 in externe Zylinder zu übertragen.

Nein. Es wird ein verwendetluftgekühltDesign und erfordert keine externe Wasserquelle.

Ja. Das System nutzt eine SPS-Touchscreen-Steuerung und bietet automatische Betriebsmodi für Vakuumpumpen, Rückgewinnung, Befüllung und Zylinderbefüllung.

Ja. Schläuche, Adapter und Anschlüsse können entsprechend der GIS- oder Leistungsschalterschnittstelle des Kunden konfiguriert werden.

Die Standardkonfiguration verwendet3-Phasen-415-V-50-Hz-Stromversorgung.

Auf der Suche nach einem600L SF6-Gasrückgewinnungssystemfür die GIS-Wartung, die Wartung von Leistungsschaltern oder für Umspannwerksanwendungen?

Senden Sie uns Ihre Gerätespannung, SF6-Gasmenge, erforderliche Speicherkapazität, Stromversorgung und Anschlussschnittstelle. KSTONE kann eine geeignete SF6-Rückgewinnungs- und Gashandhabungskonfiguration für Ihre Anwendung empfehlen.

Modell: KSLHRY-18Y/20-63-200MZ (415 V)

Kontaktieren Sie KSTONE für technische Spezifikationen, Angebote und individuelle Konfigurationen.
