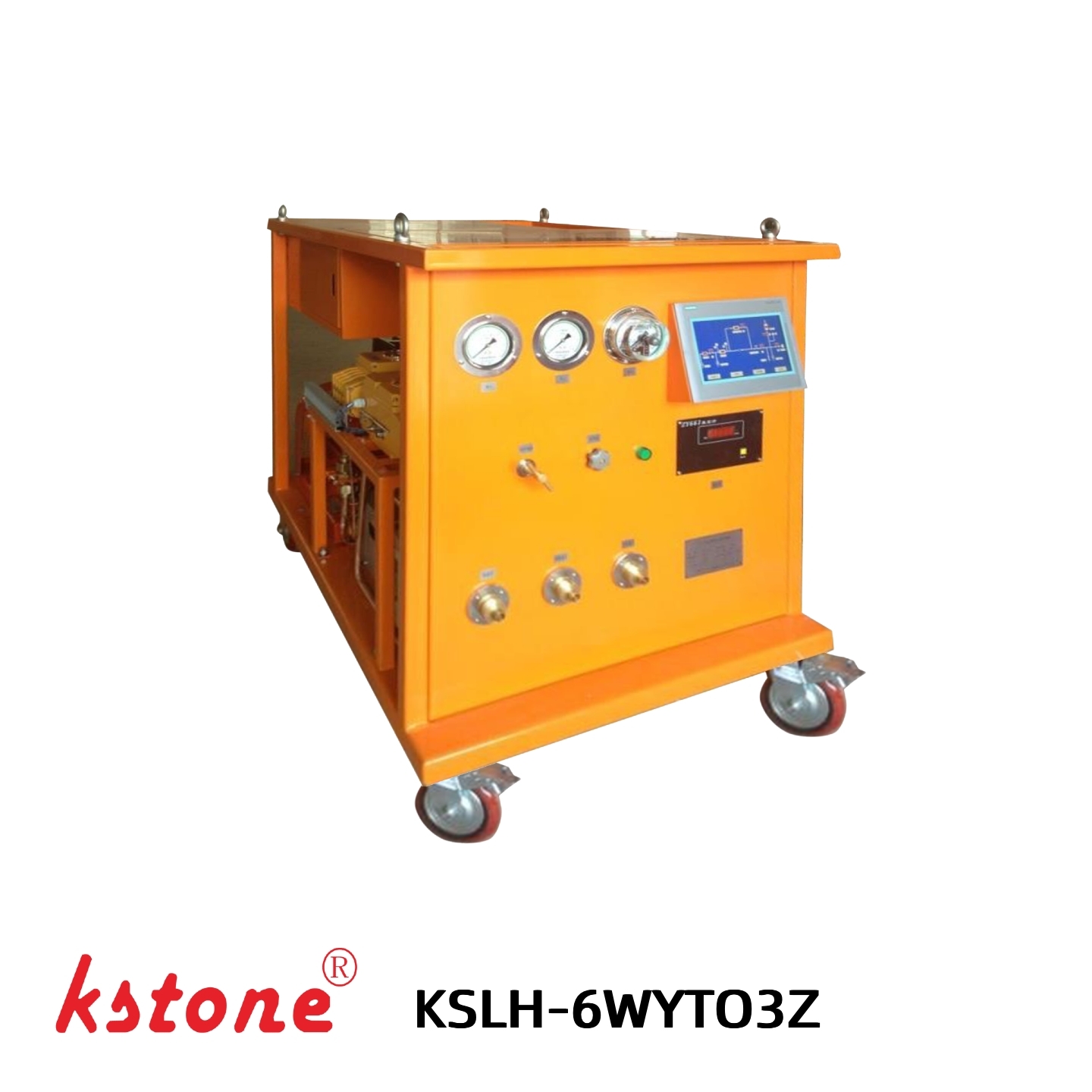

KSLH-6WYTO3Z

Vollautomatisches SF6-Gasrückgewinnungs-, Staubsaug- und Füllsystem

Hochdruckverflüssigung · Ölfreier Kompressor · Automatische Steuerung durch PLC · Regeneratives Trocknen und Filtern

DieKSLH-6WYTO3Z vollautomatisches SF6-Gasrückgewinnungs-, Staubsaug- und Füllsystemist eine mobile SF6-Gasbehandlungseinheit, die für die Rückgewinnung, Hochdruckverflüssigung, Vakuumavakuierung und Nachfüllung des in GIS verwendeten SF6-Gases ausgelegt ist,Elektrische Schaltungen und andere elektrische Geräte mit SF6-Isolierung.

Das System kombiniert eine6 m3/h ölfreier SF6-Kompressor, hochdruckliche Verflüssigungstechnologie,25 m3/h Vakuumpumpe, regeneratives Trocknen und Filtern, einen 10-Zoll-PLC-Touchscreen und ein externes Wiegesystem in einer integrierten Einheit.

Mit vollautomatischer Steuerung, Luftkühlung und einem mobilen Trolley-Design eignet sich der KSLH-6WYTO3Z sowohl für Hersteller von Kraftgeräten als auch für SF6-Service- und Wartungsanwendungen vor Ort.

Wesentliche Merkmale

Vollautomatische Steuerung der SPS

Der KSLH-6WYTO3Z ist mit einem10-Zoll-PLC-Touchscreenfür die zentralisierte Kontrolle und Überwachung.

Der Touchscreen zeigt den Betriebsprozess und die wichtigsten Parameter an und hilft den Bedienern dabei, SF6-Wiederherstellung, Vakuumavakuierung und Füllungen mit weniger manuellem Eingreifen zu verwalten.

• 10-Zoll-PLC-Touchscreen
• Automatische Prozesssteuerung
• Anzeige des Betriebszustands in Echtzeit
• Einstellung und Überwachung von Parametern
• Druckanzeige in mbar und bar

Hochdruck-SF6-Verflüssigung

Das System verwendet eineHochdruckverflüssigungsanlageSF6-Gas zu gewinnen und es zur effizienten Lagerung in einem externen Zylinder zu verflüssigen.

Der maximale Entladedruck des ölfreien SF6-Kompressors erreicht50 bar, der einen ausreichenden Druck für die Hochdruckflüssigmachung von SF6 bietet.

SF6 Gas → Kompression → Filtration und Trocknung → Hochdruckverflüssigung → Speicherzylinder

Ölfreier SF6-Kompressor

Das System nutzt eine dedizierteÖlfreier SF6-Kompressormit einer theoretischen Verschiebung von6 m3/hmit einem Durchmesser von50 bar.

Die ölfreie Kompressionskonstruktion hilft, zu verhindern, dass Schmieröl während der Rückgewinnung in den SF6-Gaskreislauf gelangt.

Dies eignet sich insbesondere für Anwendungen, bei denen die Qualität des wiedergewonnenen SF6-Gases aufrechterhalten werden muss.

Regeneratives Trocknen und Filtern

Ein integriertes Trocknungs- und Filtrationssystem trägt dazu bei,Feuchtigkeit und Partikelkontaminationwährend der Gasrückgewinnung von SF6.

Der Trocknungsfilter verwendetVakuumheizung Aktivierung Regeneration, wodurch der Filter regeneriert und wiederverwendet werden kann.

Das System ist so konstruiert, dass ein wiedergewonnener SF6-Feuchtigkeitsgehalt von

≤ 60 ppm/V

Außengewichtungssystem

Das externe Wiegesystem bietet einen0 ‰ 120 kg.

Die Bediener können das Zylindergewicht direkt über den Touchscreen überwachen und:

• Gewichtung von Tare
• Gewichtsanzeige in Echtzeit
• Automatisches Herunterfahren

Dies ermöglicht es dem Betreiber, die während des Füllens übertragene Menge an SF6-Gas zu steuern und hilft, Überfüllungen zu verhindern.

Tiefvakuum Evakuierung

Das System ist mit einem25 m3/h Vakuumpumpemit einem ultimativen Vakuum von≤ 1 mbar.

Das Vakuumsystem kann verwendet werden, um Luft und Feuchtigkeit aus der SF6-Ausrüstung vor der Gasfüllung zu entfernen.

Das angegebene Endvakuum des gesamten Vakuumsystems kann folgende Werte erreichen:

≤1 mbar

Luftgekühltes und mobiles Design

KSLH-6WYTO3Z nimmt eineLuftgekühlte Konstruktion, wodurch die Notwendigkeit einer externen Kühlwasserquelle beseitigt wird.

Die bewegliche Trolley-Struktur ist mit drehbaren und festen Rädern ausgestattet, die eine bequeme Bewegung und Positionierung während des Felddienstes ermöglichen.

Dies macht das System für folgende Bereiche geeignet:

• Instandhaltung von Unterstationen
• GIS-Dienstleistungen
• Instandhaltung von Leistungsschaltern
• Feld SF6 Gasrückgewinnung
• Installation von elektrischer Ausrüstung

Was ist ein SF6-Gasrückgewinnungssystem?

EinSF6-Gasrückgewinnungssystemist eine spezielle Ausrüstung, die zur sicheren Gewinnung, Lagerung und Wiederverwendung von Schwefelhexafluorid (SF6) aus elektrischen Geräten während der Wartung, Installation und Wartung verwendet wird.

SF6 wird weit verbreitet als Isolier- und Bogenlöschmedium in

• Gasisolierte Schaltanlagen (GIS)
• Schaltanlagen mit einem Stromverbrauch von mehr als 50 W
• Gasisolierte Leitungen (GIL)
• Hochspannungsgeräte
• Unterstationsausrüstung

Während der Wartung sollte SF6-Gas zurückgewonnen und nicht direkt in die Atmosphäre freigesetzt werden.

Ein vollständiges SF6-Gasbehandlungssystem kann mehrere wesentliche Vorgänge durchführen, darunter:

Rückgewinnung → Filtration und Trocknung → Verflüssigung → Lagerung → Vakuumabsaugung → Nachfüllung

Der KSLH-6WYTO3Z integriert diese Kernfunktionen in ein Mobilsystem.

Wie KSLH-6WYTO3Z funktioniert

1. SF6 Gasrückgewinnung

SF6-Gas wird aus der elektrischen Ausrüstung extrahiert und in das Rückgewinnungssystem überführt.

Die6 m3/h ölfreier SF6-Kompressordas wiedergewonnenes Gas komprimiert.

2. Trocknung und Filtration

Während des Rückgewinnungsprozesses wird das Gas durch das integrierte Trocknungs- und Filtrationssystem geleitet.

Das System hilft:

• Feuchtigkeit
• Festkörper

Der regenerative Trocknungsfilter kann durch Vakuumheizung für den wiederholten Gebrauch aktiviert werden.

3. Hochdruckverflüssigung

Das komprimierte SF6-Gas wird für die Hochdruckverflüssigung weiter unter Druck gesetzt.

Der verflüssigte SF6 kann dann in einen externen Speicherflasche übertragen werden.

4- Vakuum Evakuierung.

Nach der Wartung oder vor dem Nachfüllen entlässt das Vakuumsystem Luft und Restgase aus der elektrischen Ausrüstung.

Die Vakuumpumpe liefert eine Pumpengeschwindigkeit von:

25 m3/h

mit einem maximalen Vakuum von:

≤ 1 mbar

5. SF6 Gasfüllung

Nachdem die Ausrüstung evakuiert wurde, kann SF6-Gas aus dem Speicherzylinder in die elektrische Ausrüstung überführt werden.

Das äußere Wiegesystem überwacht das Zylindergewicht kontinuierlich.

Die automatische Abschaltfunktion kann den Füllvorgang unter den vorgegebenen Betriebsbedingungen stoppen.

Technische Spezifikation

Spezifikationen für die wichtigsten Komponenten

Kontrolle und Überwachung

10-Zoll-PLC-Touchscreen

Der integrierte 10-Zoll-PLC-Touchscreen bietet eine zentralisierte Schnittstelle für die Bedienung und Überwachung des SF6-Gasbehandlungssystems.

Hauptoberfläche

Die Hauptoberfläche bietet einen Überblick über den Betriebsprozess und den Systemstatus.

Einstellungsoberfläche

Die Einstellungsschnittstelle ermöglicht es den Bedienern, Betriebsparameter und Steuerungsfunktionen zu konfigurieren.

Operationseite

Die Betriebsseite liefert Echtzeitinformationen während der SF6-Wiederherstellung, Vakuumavakuierung und Befüllung.

Anwendungen

GIS-Wartung

Der KSLH-6WYTO3Z kann für die SF6-Gasrückgewinnung, Vakuumavakuierung und Nachfüllung während der GIS-Inspektion und Wartung verwendet werden.

SF6 Leistungservice für Leistungsschalter

Das System unterstützt die Rückgewinnung und Nachfüllung von SF6 während der Wartung und Wartung von Leistungsschaltern.

Instandhaltung der Unterstation

Die mobile luftgekühlte Konstruktion macht die Einheit für den SF6-Gas-Handling vor Ort an Umspannwerken geeignet.

Installation von elektrischen Geräten

Das Vakuumsystem kann Luft und Restgase vor dem SF6-Füllungsprozess während der Installation und Inbetriebnahme entleeren.

SF6 Speicherung und Recycling von Gas

Das wiedergewonnen SF6 kann unter hohem Druck verflüssigt und in externe Zylinder für die vorübergehende Lagerung und spätere Wiederverwendung gebracht werden.

KSLH-6WYTO3Z gegen DILO Piccolo L030R02

Eine praktische DILO-Alternative für den SF6-Gasumsatz

Suchen Sie eine DILO Piccolo L030R02 Alternative?
Der KSLH-6WYTO3Z bietet eine vergleichbare integrierte Lösung für die SF6-Gasrückgewinnung, Verflüssigung, Vakuumabsaugung und -füllung.bei einem größeren ölfreien Kompressor und einem größeren 10-Zoll-PLC-Touchscreen mit vollautomatischem Betrieb.

KSTONE bietet für Kunden, die eine Alternative zu DILO SF6-Servicewagen suchen, flexible Konfigurationen, einschließlich individueller Kompressorkapazität, Lagerzylinderkonfiguration,Stromversorgungs- und Steuerungsfunktionen.

Standardzubehör

DN8 SF6 Füllschlauch

• Länge: 3 m
• Anschluss: G5/8
• Ein Ende für die Verbindung zum SF6-Zylinder

DN20 Hochdruckschlauch

• Menge: 2 Stück
• Länge: jeweils 5 m
• Ausgestattet mit Selbstversiegelungsventilen DN20

Bedienungsanleitung

• Englische Bedienungsanleitung
• Chinesische Bedienungsanleitung

Konzipiert für den SF6-Service vor Ort

Der KSLH-6WYTO3Z vereint die wichtigsten Funktionen, die für die Wartung von SF6-Geräten erforderlich sind, in einer integrierten mobilen Einheit.

Erholung

Effiziente Rückgewinnung von SF6-Gas aus elektrischer Ausrüstung.

Filtration und Trocknen

Verringerung der Feuchtigkeit und Partikelkontamination während der Gasrückgewinnung.

Verflüssigung

Hochdruckverflüssigung zur effizienten Speicherung von SF6.

Staubsaugen

Tiefvakuum-Evakuierung vor dem Nachfüllen von SF6.

Ausfüllung

Kontrollierte SF6-Füllung mit äußerer Zylinderwägung.

Warum wählen Sie KSTONE KSLH-6WYTO3Z?

01. Ölfreie SF6-Kompression

Hilft, Ölverschmutzung im SF6-Gaskreislauf zu minimieren.

02. Hochdruckverflüssigung

Ermöglicht eine effiziente Rückgewinnung und Verflüssigung von SF6-Gas zur Lagerung.

03. Regenerativer Trocknungsfilter

Die Vakuumheizung ermöglicht eine wiederholte Verwendung des Trocknungsfilters.

04- Voll automatischer Betrieb.

Die PLC-basierte Steuerung vereinfacht die Rückgewinnungs-, Staubsauger- und Füllvorgänge von SF6.

05. Integriertes Wiegen

0·120 kg externes Gewichtssystem mit Tarierung und automatischem Abschalten.

06Luftgekühltes Design

Eine externe Kühlwasserquelle ist nicht erforderlich.

07. mobile Struktur

Drehbare und feste Räder erleichtern die Bewegung und die Positionierung während des Predigtdienstes.

08. Integrierte SF6 Servicefunktionen

Wiederherstellung, Trocknung und Filtration, Verflüssigung, Vakuumabsaugung und Füllung sind in einem System integriert.

Typischer SF6-Dienstleistungs-Arbeitsfluss

01 Verbindung

Die SF6-Ausrüstung und der Speicherzylinder werden an das System angeschlossen.

↓

02 Erholung

Das SF6-Gas wird mit dem ölfreien Kompressor zurückgewonnen.

↓

03 Filter und Trocknen

Reduzieren Sie Feuchtigkeit und Partikelverschmutzung.

↓

04 Liquefy & Store (Verflüssigung und Lagerung)

Das gewonnen SF6 unter hohem Druck verflüssigen und in den Speicherflasche überführen.

↓

05 Vakuum

Die elektrische Ausrüstung muss vor dem Nachfüllen geräumt werden.

↓

06 Nachfüllen

Beim Nachfüllen von SF6-Gas wird das Zylindergewicht durch das externe Wiegesystem überwacht.

Häufig gestellte Fragen

Wofür wird KSLH-6WYTO3Z angewendet?

KSLH-6WYTO3Z ist ein vollautomatisches SF6-Gasbehandlungssystem, das für die SF6-Gasrückgewinnung, die Hochdruckverflüssigung, die Vakuumavakuierung und die Nachfüllung von GIS entwickelt wurde.Schaltanlagen und andere elektrische Geräte mit SF6-Isolierung.

Ist der SF6-Kompressor ölfrei?

Ja, das System nutzt eine spezielle6 m3/h ölfreier SF6-Kompressormit einem maximalen Entladedruck von 50 bar

Benötigt das System Kühlwasser?

Nr. KSLH-6WYTO3Z verwendet eine luftgekühlte Konstruktion und benötigt keine externe Kühlwasserquelle.

Kann das System automatisch aufhören zu füllen?

Ja, das externe Gewichtssystem von 120 kg unterstützt die Gewichtung von Taras und automatisches Herunterfahren.

Was ist die Kapazität der Vakuumpumpe?

Die Vakuumpumpe hat eine Pumpgeschwindigkeit von25 m3/hund ein ultimatives Vakuum von≤ 1 mbar.

Kann der Trocknungsfilter regeneriert werden?

Der Trocknungsfilter verwendetVakuumheizung Aktivierung Regeneration, die wiederholte Regeneration und Verwendung ermöglicht.

Welche Gase kann das System verarbeiten?

KSLH-6WYTO3Z ist speziell fürSF6-Anwendungen für die Gasbehandlung.

Kann das System angepasst werden?

KSTONE bietet maßgeschneiderte SF6-Gasbehandlungslösungen nach Ausrüstungskonfiguration, Speicherzylinderanforderungen, Stromversorgung und Anwendungsbedingungen.

Bitte um ein Angebot für KSLH-6WYTO3Z.

Ich suche einenvollautomatisches SF6-Gasrückgewinnungssystemfür die Wartung von GIS, Leistungsschaltern oder Umspannwerken?

KSTONE kann SF6 Gasrückgewinnungs-, Staubsauger- und Füllgeräte mit individuellen Konfigurationen nach Ihrer Anwendung liefern.

Kontaktieren Sie KSTONE für technische Spezifikationen, Angebot und Anpassungsmöglichkeiten.
